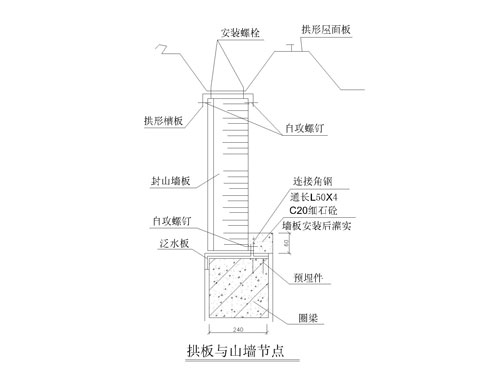

拱板與山墻安裝節點_防風與結構穩定

拱板與山墻的安裝節點是拱形屋頂工程中的關鍵部位，山墻是指建筑兩端的外墻，拱板與山墻的連接既要確保結構整體性，又要考慮風荷載的作用，是保證建筑穩定和防風的重要環節。

山墻的類型與材料選擇

建筑山墻可采用多種材料：

• 磚混山墻：采用燒結磚砌筑，造價較低但自重大
• 混凝土山墻：采用現澆或預制混凝土，強度高
• 鋼制山墻：采用波紋鋼板或平板鋼板，自重輕便于安裝
• 復合山墻：內層為保溫材料，外層為彩鋼板或涂層板

山墻的選擇應與拱板屋頂相協調，不同材料的山墻與拱板的連接方式有所不同。

拱板與山墻的接合形式

根據山墻材料，拱板與山墻的接合形式有：

• 磚混山墻：拱板搭接在山墻頂部混凝土墊塊上，通過角鋼和膨脹螺栓連接
• 混凝土山墻：拱板直接支撐在混凝土頂面，需要預設鋼梁或支座
• 鋼制山墻：采用連續的拉結件將拱板與山墻法蘭面通過螺栓或焊接連接
• 復合山墻：拱板與保溫層、面板形成一個整體的圍護結構

風荷載對拱板的影響

在風荷載作用下，拱板受到的壓力和吸力會改變：

• 來風面：屋頂表面受正壓（風壓），可達0.5-1.0 kN/m2
• 背風面：屋頂表面受負壓（吸力），可達-0.8-1.5 kN/m2
• 拱兩端：風壓和吸力都較大，易發生掀起
• 高烈度風區：可能出現交替壓吸，導致疲勞破壞

拱板與山墻的連接必須足以抵抗這些復雜的風荷載。

拱板端部的拉結與固定

拱板端部與山墻的連接應滿足以下要求：

• 在拱的兩端應設置足夠數量的拉結螺栓，通常為6-8個
• 拉結螺栓應采用高強度螺栓，直徑不小于12mm
• 螺栓的間距不應大于200mm
• 螺栓應貫穿山墻或與內側拉板焊接
• 拉結點應均勻分布在拱板的高度范圍內

山墻與拱板之間的縫隙處理

這是防止雨水和冷風滲入的關鍵：

• 拱板與山墻上口之間應填充防水膠或泡沫條
• 在磚混山墻頂部應鋪設防水卷材，并向山墻內側延伸
• 對于鋼制山墻，應在拱板與山墻法蘭接觸面涂覆密封膠
• 防風條或防水膜應覆蓋整個接縫，不留任何空隙

山墻角度與拱板轉折

在建筑轉角處（如山墻端部的轉折），拱板的形狀可能需要調整：

• 在轉折處應使用特殊的拱板過渡段
• 轉折半徑不應過小，通常≥拱寬度的3倍
• 轉折段的鎖縫應特別加強，增加膠條或拉結件
• 轉折處易積水，應增強防水措施

常見問題

拱板與山墻連接處在暴風后出現開裂，原因是什么？

可能是因為拉結螺栓數量不足或擰緊力度不夠，或山墻本身的剛度不足導致過度變形。應增加拉結螺栓數量或加設內側拉板，并檢查山墻是否需要補強。

拱板端部的"呼吸"現象（收縮膨脹）如何應對？

這是由于溫度變化導致拱板膨脹收縮的正常現象。應在拱板端部與山墻之間預留足夠的伸縮空間（通常10-20mm），采用可壓縮的泡沫條或膨脹膠作為墊片。

山墻與拱板之間發現水跡怎么修復？

應立即停工，清除積水和污垢，干燥后在接縫處重新填充防水膠或密封膜。對于已經滲入的水分，應在山墻內部增加防潮膜并安裝排水孔。

小結

拱板與山墻的連接涉及結構安全、防水防風等多個方面，是拱形屋頂工程的關鍵細節。江蘇杰達鋼結構工程有限公司在每個項目中，都根據具體的風環境、雨雪情況和山墻材料，采用相應的節點設計和施工工藝，確保建筑在惡劣氣候條件下仍能保持穩定和干燥。
