拱形屋頂山墻弧形泛水板設計與屋面板連接方法
弧形泛水板是拱形屋頂在山墻處的防水裝置，其作用是將屋面上的雨水順利導向兩側，防止水在屋頂與山墻的交界處積聚。泛水板的設計是否合理、安裝是否正確，直接影響建筑的防水效果和使用壽命。江蘇杰達鋼結構工程有限公司在大量工程實踐中掌握了弧形泛水板的設計和安裝要點，現為您詳細介紹。
泛水板的功能與分類
泛水板是用來處理屋面與豎直面交界處防水的專用構件。在拱形屋頂建筑中的主要功能包括：
- 導水功能 — 將屋頂匯集的雨水引導到兩側的檐溝或排水通道，防止水在交界處停留
- 擋水功能 — 在山墻與屋面的交界處形成一道防水堤，防止水分從此處滲漏到建筑內部
- 美觀功能 — 泛水板蓋住了屋面與山墻接合處的釘孔和縫隙，提高建筑外觀質量
- 保護功能 — 保護屋面板的端部和山墻梁免受長期日曬雨淋的侵蝕
按照形狀分類，拱形屋頂的泛水板通常為弧形（與屋面曲率相匹配），與拱形屋頂的整體形象相協調，同時避免了直線泛水板在曲面屋頂上容易翹曲的問題。
弧形泛水板的設計參數
- 泛水板的寬度 — 通常為300~400毫米，足以覆蓋屋面板端部和山墻梁頂部，同時不影響屋面的美觀
- 翼片高度 — 在山墻處向上翻起的部分通常為150~200毫米，確保能夠擋住側向的風吹雨
- 鉤邊設計 — 泛水板的外邊緣通常向下彎折，形成一個小鉤邊，防止水沿著泛水板外邊緣流回屋頂
- 材料厚度 — 通常采用0.6~0.8毫米厚的鍍鋅鋼板，具有良好的強度和耐腐蝕性能
- 曲率半徑 — 應與相鄰的拱形屋面板的曲率相匹配，通常在5~15米之間，具體值應根據屋頂跨度確定
弧形泛水板與屋面板的連接方式
泛水板與屋面板的連接需要既能保證機械強度，又要確保防水性能。常用的連接方式包括：
- 自鉆螺釘連接 — 采用Φ6.3×19或Φ6.3×25毫米的自鉆自攻螺釘進行連接，間距為150~200毫米。所有釘孔都應配備防水墊圈和防水膠墊
- 焊接連接 — 在某些部位可以采用焊接，強度更高，但需要進行焊后防腐處理
- 組合連接 — 在屋面板邊緣采用自鉆螺釘連接，在泛水板與屋面板的搭接處采用焊接，兼顧強度和可操作性
- 鉚釘連接 — 在某些特殊工程中采用鉚釘，防水性能和耐久性更好，但加工成本較高

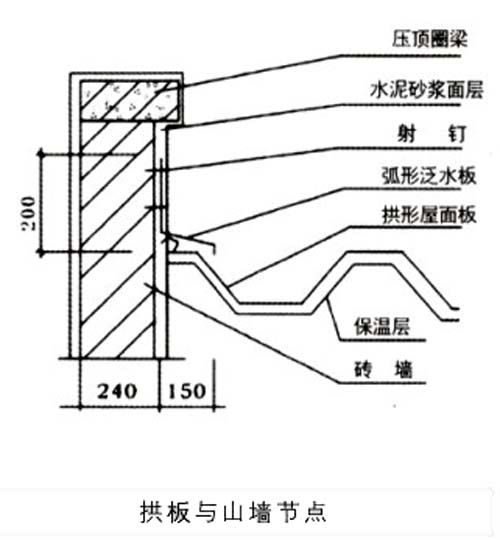

泛水板與山墻的連接
泛水板在山墻處的向上翻邊部分需要與山墻鋼梁或山墻本身進行可靠的連接：
- 與山墻梁的連接 — 泛水板的上翼片應該焊接或螺栓連接到山墻鋼梁上，焊接長度應不少于焊縫長度的三倍，以確保足夠的連接強度
- 與磚混或混凝土山墻的連接 — 如果山墻是磚混或混凝土，可以在山墻頂部預埋連接件，泛水板通過自鉆螺釘與連接件固定
- 密封處理 — 泛水板與山墻的交界處應進行密封，采用專業的防水密封膠形成第二道防水防線
- 防止雨水倒灌 — 泛水板的上翼片與山墻之間應有小的間隙，防止在某些特殊情況下（如倒灌）雨水被封閉在內部
弧形泛水板的加工與安裝
弧形泛水板的加工精度直接影響安裝質量：
- 工廠加工 — 應由專業的鈑金加工廠進行加工，確保曲率和尺寸精度。曲率偏差應控制在±10毫米以內
- 防腐涂裝 — 加工完成后應進行防腐涂裝，通常采用鍍鋅或涂覆防銹漆，提高耐久性
- 現場安裝 — 在安裝過程中應從山墻處向屋面方向逐段安裝，確保搭接緊密，搭接長度應不少于50毫米
- 臨時固定 — 安裝過程中可以先用少量螺釘臨時固定，待所有泛水板都安裝完畢后再進行最終的緊固
- 防水處理 — 所有連接部位都應進行防水密封膠的涂覆，確保完整的防水層
常見問題解答
弧形泛水板在安裝時為什么容易翹曲？
主要原因是泛水板本身是弧形的，安裝時會受到來自屋面板的壓力，同時泛水板與屋面板在曲率上可能有偏差。防止翹曲的方法是確保泛水板的曲率與屋面板完全匹配，安裝時分段進行，逐段調整曲率，最后才完全緊固。
泛水板與屋面板的搭接處為什么會漏水？
如果搭接長度不夠、搭接處沒有進行防水密封、或者安裝時屋面板與泛水板之間有縫隙，都會導致漏水。正確的做法是確保搭接長度不少于50毫米，在搭接處涂覆防水密封膠，安裝時確保屋面板與泛水板緊密接觸。
泛水板的釘孔應該如何防水？
所有泛水板的釘孔都應采用防水墊圈和不小于3毫米厚的防水膠墊。安裝時需要確保墊圈與泛水板緊密接觸，螺釘擰緊到位但不過緊，避免因墊圈變形而失去防水功能。建議在釘孔周圍額外涂覆防水密封膠作為二次防水。
小結
拱形屋頂山墻弧形泛水板的設計和安裝是建筑防水的重要環節。江蘇杰達鋼結構工程有限公司擁有完整的泛水板設計、加工和安裝體系，在多個大型拱形屋頂工程中成功應用了高質量的泛水板方案。我們與國內專業的鈑金加工廠合作，確保泛水板的精度和質量，嚴格按照規范標準進行現場安裝和防水處理，保證建筑的長期防水安全和美觀外觀。歡迎咨詢我們關于泛水板設計和安裝的任何問題。
