拱形屋面板與托板打釘連接節點設計與施工方法
拱形屋面板與支撐托板的打釘連接是拱形屋頂施工中的關鍵工序，直接影響屋面的防水性能和結構完整性。江蘇杰達鋼結構工程有限公司通過多年施工經驗，總結了一套行之有效的連接方法，現為您詳細介紹這一重要節點的設計與施工要點。

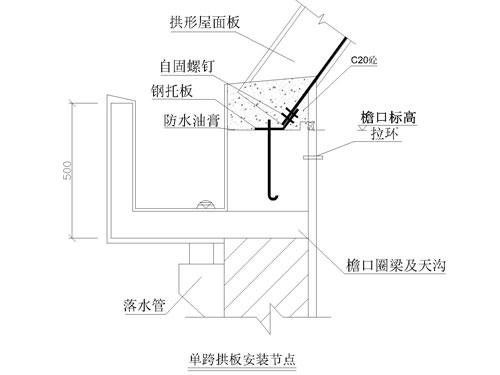

拱形屋面板與托板的連接原理
拱形屋面板是鋪設在鋼拱肋上的防水覆蓋材料，通常采用彩鋼壓型板。托板（也稱支撐架或檁條）是固定在拱肋之間的橫向支撐構件，作用是支承屋面板并增加屋面的剛度。屋面板與托板之間通過打釘（或自鉆螺釘）連接，形成整體的屋面系統。
打釘連接的主要作用
- 固定屋面板 — 防止屋面板因風荷載、地震或自身重量而發生移動或脫落
- 傳遞荷載 — 將作用在屋面板上的各種荷載均勻傳遞給支撐結構
- 提高剛度 — 屋面板與托板的連接使屋面系統獲得更好的整體剛度和抗變形能力
- 防水密封 — 釘孔處需要采用防水墊圈和密封膠，防止雨水從釘孔處滲漏
釘型選擇與規格要求
拱形屋面板打釘通常采用以下幾種方式：
- 自鉆自攻螺釘 — 直接鉆入金屬板，無需預鉆孔，規格常用為Φ6.3×19或Φ6.3×25毫米，配備防水墊圈和防水硅膠墊
- 鉚釘連接 — 采用抽芯鉚釘進行連接，防水性能較好，但施工相對復雜
- 焊接 — 在某些特殊部位采用焊接連接，強度更高，但可能影響屋面板的防水性能
打釘間距與布置規則
屋面板與托板的打釘間距是影響結構安全和防水性能的重要參數。一般規則包括：
- 縱向（沿拱肋方向）：通常每塊屋面板與每條托板之間打釘1~2個，間距根據屋面板寬度和荷載等級確定
- 橫向（沿托板方向）：通常為300~500毫米間距打釘一個，確保屋面板受力均勻
- 邊緣加強：屋面板邊緣區域應加密打釘，間距縮小到150~200毫米，防止邊緣翹曲或被風掀起
- 角部處理：屋面板的四個角部應采用加強釘和密封措施，防止水分積聚
防水密封處理
打釘孔處是屋面系統的薄弱環節，容易因釘孔周圍應力集中而導致防水層破裂。因此，防水密封處理至關重要：
- 所有打釘都應采用配有不銹鋼防水墊圈（通常為Φ25毫米）的自鉆螺釘
- 墊圈下應鋪設厚度不小于3毫米的防水膠墊，具有緩沖和密封作用
- 釘孔周圍可以額外涂抹防水密封膠，提高防水可靠性
- 定期檢查和維護，發現松動或漏水應及時修復
施工工藝要點
拱形屋面板的打釘施工應遵循以下工序：
- 鋪設屋面板時，嚴格按照設計圖紙的搭接方向和搭接尺寸進行鋪設
- 在打釘前檢查屋面板與托板之間是否密實接觸，發現縫隙應填充密封材料
- 使用電動工具進行打釘，控制釘的入深度，確保墊圈與屋面板緊密接觸，但不宜過緊導致墊圈變形
- 打釘完成后立即檢查，確保所有釘孔都有墊圈和密封膠，無遺漏
- 在惡劣天氣前完成屋面板的打釘和防水處理
常見問題解答
屋面板打釘過緊會造成什么問題？
過緊的打釘會導致墊圈下的屋面板被壓傷或塑性變形，反而破壞了防水墊圈的密封效果。同時，過緊的釘會增加屋面板的應力集中，在風荷載或溫度變化下容易斷裂。標準做法是釘的扭矩應在6~8牛·米范圍內。
拱形屋面板與平面屋面板的打釘方式有區別嗎？
拱形屋面的打釘方式與平面屋面基本相同，主要區別在于拱形屋面板與托板的接觸形狀。拱形屋面板與弧形托板接觸面積較小，因此打釘間距應適當縮小，打釘位置應選在托板的中心位置，確保連接可靠。
屋面板釘孔漏水如何處理？
發現釘孔漏水時，應先清理孔周圍的污垢和銹跡，然后拆除原有螺釘，檢查墊圈和膠墊是否損壞。更換新的螺釘和墊圈，涂抹高質量的防水密封膠，確保孔的密實性。必要時可以在孔周圍補貼防水膠帶。
小結
拱形屋面板與托板的打釘連接是確保屋頂防水、結構完整的關鍵工序。江蘇杰達鋼結構工程有限公司在多個拱形屋頂項目中嚴格按照規范和標準進行施工，建立了完善的質量檢測和維護機制。我們擁有專業的施工團隊和先進的施工工具，為客戶提供優質的拱形屋頂整體解決方案。如有任何關于屋面打釘連接的問題，歡迎咨詢我們的技術團隊。
