單跨拱板安裝節點_工業廠房跨度設計參考

單跨拱板是指在工業廠房中，兩端支座之間僅有一個跨度的拱形波紋鋼板屋蓋結構，是最基礎也最常見的鋼結構屋蓋形式，廣泛應用于車間、倉庫、儲料場等工業建筑中。

工業廠房拱板的適用跨度

單跨拱板根據材料和支座形式不同，適用的跨度范圍為：

• 小跨度（10m以下）：可采用直接搭接在磚混或混凝土梁上
• 中跨度（10m至25m）：通常需要鋼梁支撐
• 大跨度（25m至40m）：需要專門設計的大型鋼梁或拱形鋼梁
• 超大跨度（40m以上）：需進行特殊計算和風洞試驗

實際設計時應根據荷載、材料強度、地區氣候條件綜合確定。

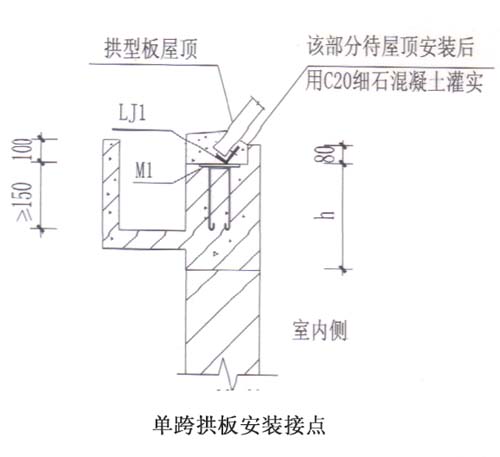

支座形式與安裝

工業廠房單跨拱板的支座形式主要有：

• 混凝土梁支座：拱板直接搭接在混凝土梁頂面，通過自攻螺釘固定
• 鋼梁支座：拱板搭接在鋼梁的上翼緣，提供更好的可調性
• 柱頂支座：特殊情況下拱板直接支撐在鋼柱頂端

支座的關鍵是確保拱板有足夠的搭接長度（通常≥100mm）和足夠的固定點數量。

荷載組合與計算

拱板在工業廠房中需要承擔的荷載包括：

• 恒載：拱板自重（通常2-5 kg/m2）
• 屋面活荷載：維修荷載通常取0.5 kN/m2
• 雪荷載：根據當地氣候，東北地區可達1.5-2.0 kN/m2
• 風荷載：按《建筑結構荷載規范》GB 50009進行計算
• 吊車荷載：如廠房內部有吊車，需單獨計算其動荷載

這些荷載應按最不利工況組合，通常風荷載和雪荷載不同時作用。

拱板的連接與固定

拱板之間及拱板與支座之間的連接至關重要：

• 拱板與拱板之間采用機械咬合鎖縫，確保鎖縫平直無翹曲
• 拱板與支座之間采用自攻螺釘固定，間距不應大于150mm
• 在風荷載大的區域，應增加拉結件數量
• 每根拱板與支座的連接點數不應少于6個

連接的質量直接關系到整個屋蓋的剛度和安全性。

吊裝工藝與安全

工業廠房單跨拱板的吊裝應注意以下要點：

• 吊裝前應檢查支座是否完全到位，混凝土強度是否達到要求
• 拱板應從一端逐塊吊裝，每吊一塊后立即用臨時支撐加固
• 吊裝時的拱板堆放高度不應超過5塊（約1.5m）
• 吊裝過程中應注意拱板的彎曲變形，不應超過板長的1/500

防水與防腐處理

工業廠房的屋蓋防水尤為重要，因為內部可能放置貴重設備或原料：

• 拱板表面應清潔干燥后才能安裝
• 拱板之間的鎖縫應采用防水膠條或防水膠進行密封
• 在高腐蝕環境（如化工廠）應選用鋁鋅合金涂層的彩涂板
• 定期檢查防水情況，如發現滲漏應及時修補

常見問題

單跨拱板在雪荷載較大時為什么容易失穩？

當半跨積雪時，拱板受到的荷載不均勻，會產生額外的側向壓力。此時若拱板與支座的連接不夠牢固或支座剛度不足，就會造成側向失穩。應通過增加支座側向約束或加設橫向支撐來解決。

拱板吊裝時出現明顯撓度是否正常？

拱板吊裝時在自重和吊裝荷載下產生一定撓度是正常的，但不應超過板長的1/500。如果撓度過大，說明吊點位置不對或吊具不適合，應停止施工進行調整。

屋蓋在風暴中發出嗡嗡聲，可能是什么原因？

這通常是因為拱板之間的鎖縫不夠緊或拱板與支座的螺釘沒有擰緊。應進行全面檢查，重新擰緊松動的螺釘，并對鎖縫進行補強處理。

小結

單跨拱板屋蓋因其跨度適中、施工簡便、造價經濟等優點，是工業廠房最常見的屋蓋形式。江蘇杰達鋼結構工程有限公司在眾多廠房項目中，通過精細的設計計算和規范的施工工藝，保證了拱板屋蓋的安全性和使用壽命。
