H型連跨拱板安裝節點_接觸方式與構造要點
H型連跨拱板是指兩個或多個拱形屋頂跨度相連時，采用H型鋼作為支撐，通過專門節點連接的一種結構形式，廣泛應用于大跨度工業廠房、物流倉庫和體育場館等建筑。
H型連跨拱板的結構特點
H型鋼作為主要的承力構件，具有較強的抗彎和抗壓能力。與單跨拱板相比，連跨拱板通過H型鋼的連續支撐，可以顯著降低屋蓋的撓度，提高整體剛度。這種結構形式特別適合于需要大跨度無柱空間的工業建筑。
H型鋼的截面通常為
- 高度范圍：300mm至600mm
- 法蘭寬度：150mm至300mm
- 腹板厚度：8mm至16mm
- 法蘭厚度：12mm至20mm
這些規格的選擇應根據屋蓋跨度、雪荷載等級和使用要求綜合確定。

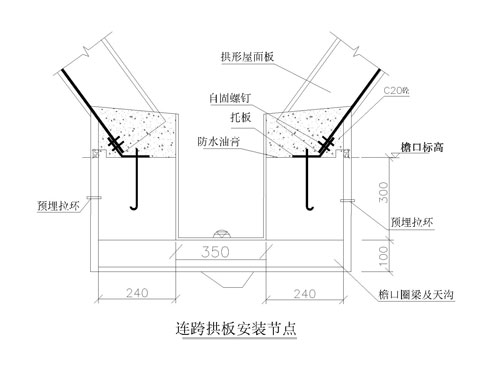

拱板與H型鋼的連接工藝
H型連跨拱板的安裝涉及拱板與H型鋼的可靠連接。連接方式通常采用：
- 自攻螺釘連接（用于波紋板與連接件之間）
- 高強螺栓連接（用于H型鋼與支座之間）
- 焊接連接（用于角鋼與H型鋼法蘭之間）
每個連接點的螺釘或螺栓數量應根據傳遞荷載進行計算，并確保足夠的安全系數。
支座與基礎的處理
H型鋼的支座通常采用鋼筋混凝土基礎或鋼柱支撐。預埋件應在混凝土澆筑前準確定位，預埋螺栓的中心距離和豎向標高均應嚴格控制，偏差不超過±10mm。安裝時需用墊板調平，確保支座與基礎面充分接觸。
拱板的吊裝與對位
連跨拱板在吊裝時應遵循以下原則：
- 從中部向兩端逐塊吊裝
- 每塊拱板吊裝后應立即用臨時支撐加固
- 相鄰拱板的高度差不應超過20mm
- 吊裝完畢后應檢查拱板是否貼緊H型鋼
對于連跨結構，必須確保各跨高度在同一水平線上，以免產生應力集中。
防水密封處理
拱板與H型鋼之間的接縫處應采用專業防水膠或防水條進行密封。在雨水容易積聚的地方（如H型鋼上翼緣與拱板接觸處），應特別加強防水措施，防止雨水滲漏對內部結構的腐蝕。
質量檢驗標準
安裝完畢后應進行如下檢驗：
- 拱板表面平整度：相鄰板間高差不超過3mm
- 鎖縫質量：鎖縫平滑無翹曲，咬合緊密
- 螺釘擰緊力矩：各螺釘應達到設計要求
- 防水性能：不得有滲漏現象
常見問題
H型鋼與拱板之間為什么要加墊片？
墊片（通常為冷軋鋼板）的作用是調整高度，確保拱板與H型鋼上翼緣充分接觸，防止局部懸空導致的應力不均勻。墊片厚度應≤5mm。
拱板鎖縫開裂怎么處理？
若發現鎖縫部分開裂，應停止施工，查明原因（可能是咬合力度不足或材料質量問題），必要時應返工重新咬合或更換部分拱板。
連跨拱板的相鄰板高度差超過標準怎么辦？
應立即停工，用墊片墊高偏低的一側，調整至高差≤20mm，然后繼續吊裝下一塊。嚴禁強行鎖縫，以免損傷拱板。
小結
H型連跨拱板安裝是復雜的工程，涉及支座設置、拱板吊裝、接縫密封等多個環節。江蘇杰達鋼結構工程有限公司擁有豐富的連跨拱板施工經驗，嚴格按節點圖紙施工，確保每一個接點的安全可靠。
