1000-700型拱形屋頂設備參數指南

1000-700型號金屬拱形屋頂設備是專業用于無梁拱形屋頂施工的成型機械。本文介紹了該設備的相關參數和特點，幫助您了解其技術細節與應用范圍，便于更好地參考和選擇。

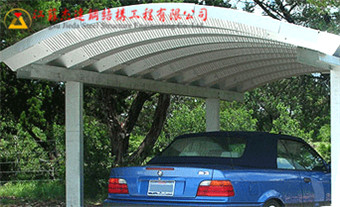

設備外觀與現場圖片

1000-700拱形屋頂設備正面圖：

設備側面圖：

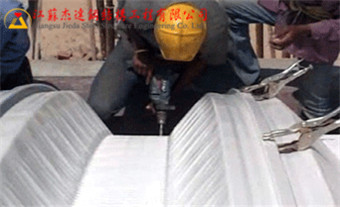

設備細節圖：

設備主要技術參數

1000-700型拱形屋頂設備的核心技術指標包括：

• 外形尺寸：8200mm×2250mm×2000mm，結構緊湊，便于安裝與操作
• 總重量：約12噸，確保設備穩定性與耐用性
• 總功率：18.5KW
• 傳動方式：液壓傳動，保障成型過程的平穩高效
• 直板成型速度：15米/分鐘
• 拱板成型速度：13米/分鐘
• 咬口成型速度：16米/分鐘，滿足不同生產節奏需求
• 進板寬度：1000mm
• 出板寬度：700mm，適應多種板材規格
• 輥數：14道
• 輥體材質：40Cr，淬硬硬鉻處理，提高耐磨性能
• 控制系統：電器控制體系，操作簡便，穩定可靠
• 切割材料：12CrMoV，確保切割質量與設備壽命
• 適用板材厚度：0.6-1.5mm，滿足多樣化生產需求
• 電力標準：380伏特/50赫茲/三相電，適配常用工業電源

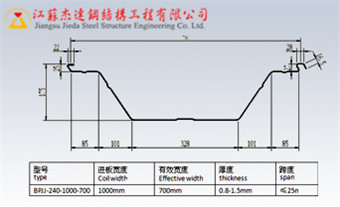

• 凹槽深度：175mm，適合屋頂拱形結構成型
• 適用最大跨度：25米，適合多種建筑需求
• 運輸包裝：40英尺高柜，便于物流運輸和現場安裝

設備安裝與擴展參數

設備安裝后的具體參數：

• 安裝外形尺寸：9600mm×2230mm×2350mm
• 總重量：約12噸，整體結構穩定
• 電機功率組合：7.5KW一個、4.0KW兩個、1.5KW兩個
• 液壓功率：4.0KW，滿足設備多工序驅動需求
• 滾輪材質：45Cr
• 軸材質：45鋼，可調節
• 剪刃材質：Cr12鋼，保證成型與切割質量
• 成型速度：約13米/分鐘
• 咬合速度：約6米/分鐘，符合工業生產效率
• 電源標準：AC380V或根據需求定制
• 控制系統：歐姆龍PLC，控制精準
• 成型道數：15道
• 進板寬度：1250mm
• 成型寬度：800mm
• 鋼板厚度范圍：0.8-1.5mm
• 板材利用率：約66%
• 包裝方式：裸包裝，適合海運
• 運輸容器：40HQ集裝箱，方便現場安裝及運輸

設備性能與工藝特點

1000-700型拱形屋頂設備具有以下特點：

• 大進板寬度：1000mm進板寬度，適應大規格板材
• 高成型精度：14道精密輥輪，確保成品質量
• 快速成型速度：直板和拱板速度快，提高生產效率
• 靈活功率配置：多個電機組合，滿足不同工序需求
• 智能控制：歐姆龍PLC系統，操作精準無誤
• 長跨度適應：最大跨度25米，適合各種大型建筑

常見問題

1000-700型設備與914-610型設備的主要區別是什么？

1000-700型設備的進板寬度為1000mm，出板寬度700mm，可加工更大規格的板材，適合大型工程；而914-610型進板914mm，出板610mm，兩者各有優勢，應根據項目需求選擇。

設備的板材利用率為66%，這個比例是否正常？

66%的板材利用率在業界屬于中等水平，是由成型工藝和切割方式決定的，根據不同的成型寬度和切割方式，利用率會有變化。

該設備需要特殊的安裝場地嗎？

設備需要平整的安裝場地，電源為三相380V工業電源，需配備液壓油等輔助材料。現場安裝后應進行調試和檢驗，確保成型精度達到標準。

小結

1000-700型拱形屋頂設備以其大進板寬度、高成型精度和靈活的功率配置，在各類建筑屋頂工程中得到應用。江蘇杰達鋼結構工程有限公司擁有該設備，配備專業的操作維護團隊，為大型拱形屋頂和彩鋼屋面工程提供可靠的設備支持和完整的技術服務。
