914-650型拱形屋頂成型機技術參數詳解

914-650金屬拱形屋頂成型機是一款適用于無梁拱形屋頂施工的專業設備，具有穩定的性能和較高的加工效率。本文將介紹該設備的主要參數及特點，幫助了解其技術優勢和應用價值。

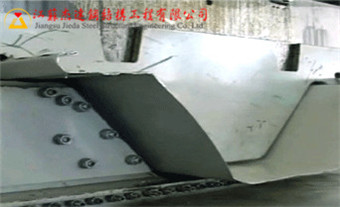

設備整體展示

主要技術參數

914-650金屬拱形屋頂成型機的核心技術指標包括：

• 外形尺寸：8900mm×2230mm×2400mm
• 總重量：約10噸
• 動力系統：18.5千瓦，液壓傳動保證運行平穩
• 進板寬度：914毫米
• 出板寬度：650毫米
• 支持板厚范圍：0.6-1.5毫米
• 直板加工速度：15米/分鐘
• 拱板加工速度：13米/分鐘
• 咬口速度：16米/分鐘
• 輥軸材質：45號鋼制作
• 輥軸處理：高頻淬火并鍍硬鉻處理
• 整機控制系統：電器控制系統
• 切割材料：12CrMoV
• 切割方式：輥壓成型與定長切割結合
• 輥數：14道
• 輥材質：40Cr鋼，淬硬和硬鉻處理

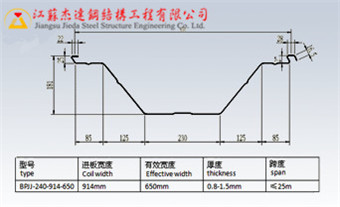

• 凹槽深度：181毫米
• 適用跨度：最大25米
• 運輸方式：40英尺高柜

設備結構特點

914-650型拱形屋頂成型機具有以下結構優勢：

輥軸材質與耐磨性

輥軸采用高強度45號鋼，經過高頻淬火和硬鉻鍍層處理，顯著提升耐磨損能力，確保長期穩定運行。

拱形成型工藝

拱形成型葉片厚度達10毫米，采用數控銑片技術，確保成型精度，使成品板形狀規整、尺寸準確。

出板長度控制

配備電子或機械計量裝置，實現長度精準控制，滿足不同工程的長度需求，減少后期調整工作。

彎曲度調整

通過助力手輪和計數器輔助完成，操作簡便，保證尺寸和質量穩定，降低操作難度。

輕型吊具設計

吊具輕巧，自重僅約2公斤，相較于傳統30公斤的吊具，大大提升裝卸效率，減輕勞動強度。

性能指標對比

相比同類設備，914-650型在以下方面具有優勢：

• 成型精度高，出板質量穩定
• 生產速度快，工作效率高
• 能耗相對較低，運行成本經濟
• 操作簡單，易于維護保養
• 安全防護完備，符合行業標準

常見問題

914-650型設備的輥子需要定期維護嗎？

設備輥子經過高頻淬火和硬鉻處理，耐磨性很好，但建議定期檢查輥面狀況，及時清理，確保成型質量，一般半年檢查一次為宜。

該設備可以加工哪些厚度的彩鋼板？

914-650型設備適用板材厚度為0.6-1.5毫米，涵蓋了大多數建筑屋面的彩鋼板規格，特殊規格可進行定制調整。

設備的運行功率消耗大嗎？

設備總功率18.5千瓦，在同類設備中屬于中等水平，運行成本相對經濟，液壓驅動系統高效穩定。

小結

914-650型拱形屋頂成型機集高精度、高效率、低能耗于一身，是拱形屋頂施工的可靠設備選擇。江蘇杰達鋼結構工程有限公司擁有該設備，并配備專業操作人員，能夠為各類拱形屋頂工程提供穩定的設備支持和技術服務，確保工程質量和施工進度。
