拱形屋面壓瓦機常見問題診斷與調試方法

拱形屋面壓瓦機的運行問題與解決方案

無梁無檁拱形屋面壓瓦機是現代建筑屋頂成型的關鍵設備。在長期使用中，機器可能出現跑偏、啟動故障、動作異常等問題。江蘇杰達鋼結構工程有限公司為用戶整理了常見問題的診斷和調試方法，幫助快速恢復設備性能。

壓瓦機的基本結構與工作原理

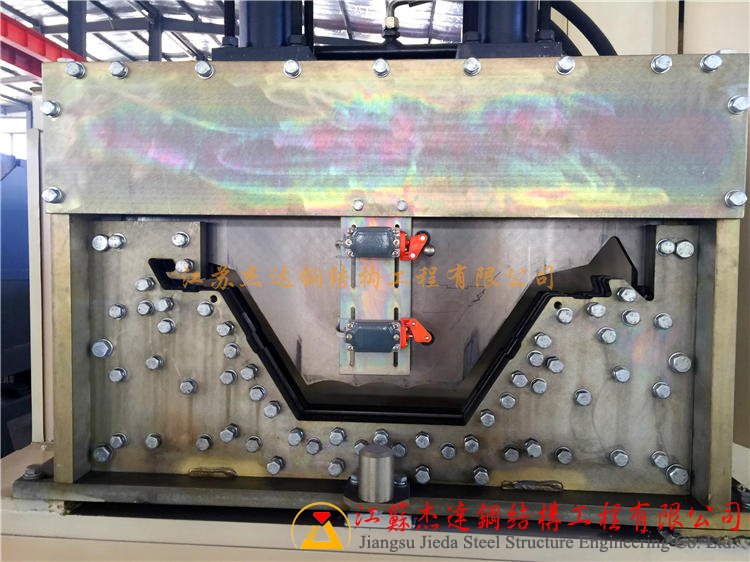

拱形屋面壓瓦機主要由工作臺、模具、油壓系統、控制系統組成。機器的工作臺有多個工序，除配備機械分度和定位外，還設置有一套精密定位機構，完全確保每一次沖壓過程中工作臺模具的準確定位。裝置上模的滑臺采用箱體結構，滑臺導軌與機身導軌接觸長度大，確保模具的精確運動和產品質量。

壓瓦機跑偏問題的調試

跑偏現象分析

無梁無檁拱形屋面壓瓦機的常見問題是板材在成型過程中跑偏，導致產品邊緣不整齊或損壞。這通常是由于工作臺的翻轉、導軌磨損或定位不準造成的。

跑偏調試步驟

• 從第一排到最后一排，先把設備機前、后兩排隊的四角從大架到底軸上端的高度量一致
• 找一根線拉直，檢查下軸是否在一條直線上，把下軸左、右兩邊調成水平
• 緊固兩邊鎖母，把設備第一排和最后一排找好中心
• 中間輪的正中心前、后拉好一條直線，把上、下軸的間隙調整好
• 如板向右跑，墊左角（進料架）或落右邊底平；落第幾軸底平，上軸隨底軸下落

壓瓦機啟動問題排查

切刀一直向上不停，卡住油泵

• 可能原因：上限位調整不當或開關損壞
• 可能原因：K1、K2接反
• 可能原因：電磁閥卡住
• 解決方法：關掉油泵，分別按刀起、刀落，能聽到"啪啪"吸合聲時，開啟油泵將刀升到上限位即可

油泵不能啟動，手動不能工作

• 零線沒接牢。電壓表顯示200V以上正常，200V以下多為零線故障
• 急停按鈕鎖住。順時針旋轉松開

油泵能啟動，手動不能工作

• 手自動鈕沒在手動位置或損壞
• 檢查按鈕接線和開關狀態

模具一直向下不停，卡住油泵

• 下限位調整不當或開關損壞
• K3、K4接反
• 電磁閥卡住。關掉油泵，分別按壓形升、壓型落，能聽到"啪啪"吸合聲時，開啟油泵將模具升到上限位

切刀一直向下不停，卡住油泵

• 下限位調整不當或開關損壞
• 電磁閥卡住。關掉油泵，分別按刀起、刀落，能聽到"啪啪"吸合聲時，開啟油泵將刀升到上限位
• 電磁閥指示燈亮但不能吸合時，可用稀料或汽油清洗電磁閥及油路板

模具一直向上不停，卡住油泵

• 上限位調整不當或開關損壞
• K3、K4接反
• 電磁閥卡住。關掉油泵，分別按壓形升、壓型降，能聽到"啪啪"吸合聲時，開啟油泵將模具升到上限位

運行模式相關故障

手動正常但無自動

• 手自動鈕沒在自動位置或損壞，啟動按鈕損壞
• 刀沒在上限位或上下限位接反
• 模具沒在上限位或上下限位接反
• 數據設定錯誤

切刀或模具動作緩慢

• 液壓油壓力過低，需調整油泵壓力
• 液壓油濾網堵住，液壓油太臟。更換或清洗濾網，更換液壓油
• 氣溫過低，液壓油僵住。加溫或等待溫度上升

電機不能啟動

• 氣溫太低，壓瓦電機凍死。先將壓瓦電機直接接3相電試一下

切割問題的診斷與處理

板沒切斷刀就抬起

向上調整下限位撞針。

板升起太低

向下調整上限位撞針。

雙層壓瓦機的刀將板帶起

• 將整個刀架向外傾斜一定角度
• 將退料輥壓至合適位置

模具劃漆問題

角馳壓瓦機模具劃漆處理

用細紗布打磨劃漆部位，或把紗布鋪到低模上，砂面向上，反復按壓型升起、落下按鈕，使其自然磨擦。打磨完后一定要把模具擦干凈。

產品質量控制問題

C型鋼楞板兩邊長度不一樣

• 模具壓偏：調整導軌松緊，讓裝限位開關的一邊降的慢一點，必要時可改變限位開關位置
• 模具間隙不一樣：調整底模的前后位置使兩邊間隙基本一致（謹慎調）
• 板材漆面質量太差影響成型

長度和節距控制錯誤

• 長度到達，切刀向上動作：調換兩根油管或接線板上K1、K2兩線
• 節距到達，模具向上動作：調換兩根油管或接線板上K3、K4兩線

切板后刀口扭屈

調整刀架使瓦型和底刀吻合。不能全部吻合時以中間為準。

切板毛刺或切不斷的處理

問題分析

切板有毛刺或切不斷通常由于刀片磨鈍、刀具間隙不當、油壓設置不合理或滑道磨損造成。

調整步驟

• 先檢查滑道夾條螺絲是否松動，如松動先緊固至手感剛用力即可
• 將油壓松至最小，向外松油壓調整螺絲
• 選手動，點動切刀落，使上下刀重疊約半公分
• 若切刀不動作，適當調整油壓
• 松開底刀外部調整螺絲，頂緊背部調整螺絲，緊固外部調整螺絲
• 點動切刀升。如果聽到"砰"的一聲，證明調整太過或調整不勻
• 應先將底刀向內調整，落下上刀重新調整
• 調整好后先用一小段板試刀，達不到要求應重新調整
• 切刀調整是一項細心的工作，一定不要急躁，注意油壓不要太高

常見問題

壓瓦機出現跑偏如何快速排查？

首先檢查底軸是否在一條直線上，通過拉直線的方法找出偏差位置。然后調整進料架左右兩邊的高度，確保機器前后兩排四角高度一致，最后調整下軸左右水平，緊固鎖母即可解決跑偏問題。

切刀或模具動作緩慢的原因是什么？

常見原因包括液壓油壓力過低、液壓油濾網堵塞、液壓油太臟或氣溫過低導致液壓油粘度增加。建議檢查油泵壓力、清洗或更換濾網、更換液壓油，以及在寒冷地區注意設備的保溫措施。

電磁閥卡住如何處理？

關掉油泵，分別按動相關按鈕（如刀起、刀落或壓形升、壓型落），如果能聽到"啪啪"吸合聲，說明電磁閥可以恢復正常。如果指示燈亮但不能吸合，可用稀料或汽油清洗電磁閥及油路板。

小結

拱形屋面壓瓦機是江蘇杰達鋼結構工程有限公司提供的重要成型設備。掌握常見問題的診斷和調試方法，能夠及時發現和排除機器故障，保證生產效率和產品質量。從跑偏調試、啟動故障排查、到切割質量控制，每個環節都需要細心調整。建議定期對設備進行維護保養，及時清洗液壓油、檢查電氣接線，確保機器長期穩定運行。
