914-610無梁拱形屋面成型機_壓瓦機規格與參數

江蘇杰達鋼結構工程有限公司提供HD拱板成型機（914-610無梁拱壓瓦機），是一款專業的金屬波紋拱形屋頂生產設備。該機型采用數控技術，適用于中大型工業建筑、倉庫、車庫、體育館等場景的拱形屋頂快速成型與安裝。

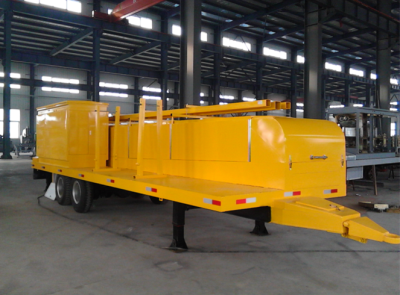

914-610無梁拱壓瓦機設備圖示

拱板版型展示

914-610壓瓦機主要技術參數

機械結構參數

  • 外形尺寸：8900mm×2230mm×2300mm（單橋4胎）
  • 整機重量：10噸
  • 成型道數：13+1（共14道成型段）
  • 設備軸徑：Φ70mm
  • 軸材質：45#優質鋼，鍍鋅防護
  • 輥材質：45#優質鋼，淬火HRC55~65，鍍硬鉻
  • 軸承：哈爾濱品牌

成型加工能力

  • 進板寬度：914mm
  • 出板寬度：610mm
  • 利用率：66.7%
  • 材料厚度：0.6~1.5mm
  • 直板速度：15m/min
  • 彎板速度：13m/min
  • 咬口速度：6m/min
  • 跨距范圍：6~38m

電氣與動力系統

  • 總功率：19.7KW
  • 主電機：7.5KW
  • 打彎部分電機：3.0KW+1.5KW×2
  • 剪切電機：4.0KW
  • 咬口電機：1.1KW+1.1KW
  • 控制系統：工業電腦PLC控制

刀片與切割系統

  • 刀片材料：12CrMoV高合金鋼，經熱處理強化
  • 切割方式：機械切割，精確度高
  • 成型方式：滾軋成型配合長度定向切割

開卷機規格

  • 鋼卷內直徑：450mm~650mm
  • 安裝鋼卷寬度：914mm~934mm
  • 承重能力：5噸

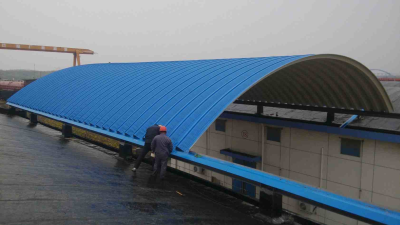

拱形屋頂連體工程應用

應用場景

914-610無梁拱壓瓦機直接在生產現場進行成型，成本更低，效率更高。該設備廣泛用于：

  • 工業廠房和生產車間
  • 大型倉庫和冷庫
  • 停車庫和公路收費站
  • 體育館和健身中心
  • 會展中心和展覽館
  • 電影院和劇院建筑
  • 農業大棚和溫室

壓瓦機配件清單（英文）

914-610壓瓦機包含以下主要配件和工具：

  • 開卷機（Manual De-coiler）- 鋼卷支撐與開卷
  • 咬口機（Seaming machine）- 成型后彩板的咬合，數量2臺
  • 托板（Run out table）- 鋼板支撐，數量20個
  • 托板支架（Leg of run out table）- 支撐結構，數量19個
  • 調高支腿（Small leg of run out table）- 高度調節，數量48個
  • 頂絲（Fastening screw for leg）- 支腿固定，數量58個
  • 側支架（Side support）- 鋼板支撐，數量10個
  • 吊桿（Suspender）- 材料吊裝，數量3根
  • 吊桿銷子（Pin of suspender）- 吊桿連接，數量2個
  • 吊具（Hanger）- 鋼板吊裝工具，數量8套
  • 手夾子（Clamp）- 成型板夾持，數量4個
  • 軸承（Bearing 208）- 輥輪驅動，數量4個
  • 鏈條（Driving chain）- 齒輪傳動，數量3條
  • 鏈節（Chain link）- 鏈條連接，數量3個
  • 半節（Half section）- 鏈條連接，數量3個
  • 大力鉗（Superplier）- 鋼板夾持，數量1個
  • 鐵剪（Metal scissor）- 材料裁切，數量1把
  • 扳子（Wrench）- 螺絲緊固，數量1把
  • 手搖把（Crank handle）- 支腿高度調節，數量2個
  • 行程開關（Travel switch）- 定長裁切測量，數量1個
  • VCD光碟（Video CD）- 設備操作指導，數量1張

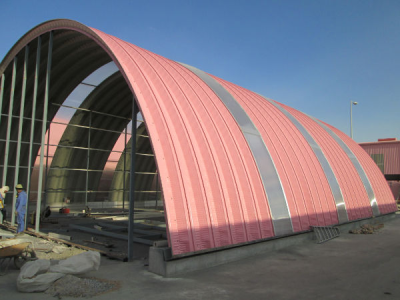

落地式項目應用圖示

914-610壓瓦機配件表（中文詳表）

配件信息匯總

  • 咬口機：2臺，用于咬合成型后的彩板
  • 漲卷器：2臺，用于支撐卷彩鋼板
  • 放料架：2套，支撐漲卷器
  • 直板側支架：8件，支撐彩鋼板
  • 直板出料托架：8件，支撐彩鋼板
  • 彎板出料托架：8件，支撐彩鋼板
  • 鏈條：3掛，連動齒輪傳動
  • 鏈節：6節，連接鏈條
  • 吊桿：3根，用于吊彩鋼板
  • 吊具：8套，用于吊彩鋼板
  • 手夾子：16件，夾彩鋼板
  • 大力鉗子：2把，夾彩鋼板
  • 鐵剪子：1把，剪切材料
  • 扳子：1把，固定螺絲
  • 行程開關：1套，測量直板剪切長度
  • 調車工具：1套，設備調試使用
  • 搖把：2個，調節支腿
  • VCD：2份，教客戶生產操作方法
  • 說明書：1份，指導設備使用方法

常見問題

914-610壓瓦機與其他型號有什么區別？

914-610型號進板寬度914mm、出板寬度610mm，成型道數13+1，適合中等規模的拱形屋頂生產。相比小型機型，它的生產效率和覆蓋寬度更優；相比大型機型，投資成本更低。

該設備能生產多長跨度的拱形屋頂？

該機型可生產6~38米跨度的拱形屋頂，滿足大多數工業建筑的需求。超過38米的跨度可由多片拱板現場拼接實現。

設備的成型精度和質量如何保證？

設備采用數控PLC控制系統，從開卷、成型、定長切割到咬口，每一步都由精密的電控和機械裝置執行。軋輥采用淬火硬鉻處理，確保產品尺寸穩定和表面質量。

小結

914-610無梁拱形壓瓦機是江蘇杰達鋼結構工程有限公司專業生產的拱形屋頂成型設備。該機型集成了先進的數控技術，具備高效率、高精度的生產能力，廣泛應用于工業廠房、大型倉庫等建筑。我們提供完整的設備供應、技術培訓和售后服務。需要了解更多關于拱形屋頂機械和產品的信息，歡迎咨詢江蘇杰達鋼結構工程有限公司。
