工人俱樂部桁架加工_大跨度休閑設施屋頂
工人俱樂部是職工文化活動中心，需要寬敞的內部空間來容納各類活動。其屋頂采用大跨度空間桁架結構，由江蘇杰達鋼結構工程有限公司承攬設計和制造。該項目結合了建筑美觀性和結構安全性，是文體建筑的典范工程。
文體建筑對桁架的特殊需求
俱樂部、禮堂、室內體育場等文體建筑要求寬敞無柱的內部空間，便于舉辦各類活動。同時這類建筑對外觀美觀度要求高，要求桁架外形簡潔優美，不能顯得生硬或笨重。工人俱樂部的桁架跨度達18米以上，高度控制在3米以內，采用流線型設計，既滿足結構要求，又呈現視覺美感。
文體桁架的設計原理
該項目的桁架設計充分考慮了功能和美觀的平衡：
- 采用Q345B鋼材，強度等級345MPa，成本合理且性能可靠
- 桿件截面采用圓管，外徑300-400mm，厚度12-16mm，使外形更加圓潤美觀
- 節點采用焊接方式，確保外觀平整光潔，無突起螺栓頭
- 上弦桿采用拋物線形或直線形，下弦桿采用平直設計，整體簡潔優雅
- 跨度約18米，自重僅40-50噸，遠小于等跨混凝土梁的自重
- 采用氟碳漆等裝飾性涂料，顏色可定制，符合建筑美學要求
桁架制造與安裝工藝
文體建筑對桁架制造和安裝的要求包括：
- 桿件下料：采用數控等離子切割，確保截面尺寸精準，切割面光潔
- 端部加工：圓管開口處采用專用鉆床鉆孔或數控銑床開孔，確保與節點板吻合
- 焊接工藝：采用自動焊或半自動焊，焊縫貫穿整個周長，強度高于母材強度
- 焊后處理：焊縫區域用砂輪打磨光潔，消除焊接飛濺和毛刺

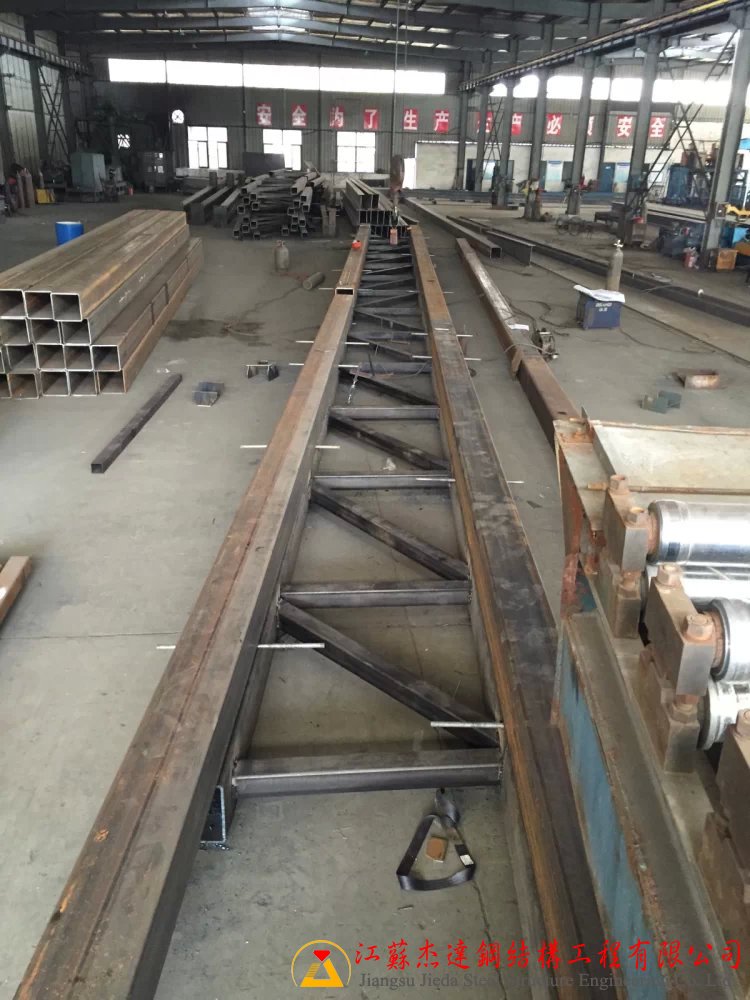

- 架體組拼：在車間內分段組拼，現場只需進行最后連接，加快安裝進度
- 涂裝工藝：采用環氧底漆和氟碳面漆，膜厚120μm以上，確保長期防護
質量檢驗與安全保障
俱樂部作為公眾聚集場所，桁架質量關系到安全，江蘇杰達進行了嚴格檢驗：
- 鋼材檢驗：驗證原材料質量證書，關鍵桿件進行化學成分分析
- 焊縫檢驗：目視檢查焊縫無裂紋、氣孔、飛濺，超聲波探傷重點部位
- 尺寸檢查：關鍵尺寸逐一測量，確保與設計圖紙的偏差不超過±5mm
- 平整度檢查：用水平儀檢查各弦桿的直度，誤差不超過跨度的1/1000
- 涂層檢查：干膜厚度測量，鹽霧試驗確保防腐性能達標
- 動態測試：完成現場安裝后進行靜載試驗，測量實際撓度與理論值的偏差
常見問題解答
為什么文體建筑桁架要采用圓管而不是方管？
圓管在各個方向的剛度相同，承載能力高。從美觀角度，圓管看起來更加流暢柔和，不像方管顯得棱角分明和生硬。圓管的外觀經處理后光潔有質感，特別是采用氟碳漆涂裝后，更顯高檔大氣。這是大型文體建筑的常用選擇。
焊接桿件的強度能達到母材強度嗎？
可以的。正確的焊接工藝（包括焊前清理、焊接溫度控制、焊后熱處理）能夠使焊縫金屬晶體結構良好，強度甚至能超過母材。但如果焊接過程中有缺陷（氣孔、夾渣、未焊透），焊縫強度會大幅下降。這是為什么要進行嚴格的焊縫檢驗和無損測試的原因。
桁架在現場如何安裝？需要多大的吊機？
40-50噸的桁架通常分為2-3段運輸，現場采用50噸以上的履帶吊或汽車吊進行吊裝。安裝序列是先吊起第一段，臨時支撐；再吊起后續段，通過螺栓或焊接逐段連接。整個安裝過程需要專業的指揮人員，確保吊裝安全和位置準確。
小結
工人俱樂部的大跨度桁架加工項目充分展示了江蘇杰達鋼結構工程有限公司在文體建筑領域的設計施工能力。通過優化的結構設計、精湛的制造工藝和嚴格的質量管理，為廣大職工提供了安全舒適的活動空間。如果您正在規劃社區中心、教育培訓基地、綜合文體設施等建筑，需要美觀且安全的大跨度桁架支撐，歡迎與江蘇杰達合作。我們致力于用創新的設計理念和精細的工程實踐，為社會文化事業貢獻鋼結構力量。
