連云港九遷制造鋼梁加工_重型機械配件生產
連云港九遷制造有限公司是專業的重型機械配件制造商，主要生產挖掘機、裝載機等工程機械的結構件和支撐梁體。江蘇杰達鋼結構工程有限公司與其長期合作，為其提供高強度鋼梁的設計加工服務。
重型機械對鋼梁的嚴苛要求
工程機械在惡劣的工地環境中高頻率使用，梁體承受頻繁的沖擊、振動、扭轉應力。挖掘機的挖斗每秒可循環5-10次，裝載機的鏟斗可能承受10倍重力的沖擊。這要求鋼梁不僅強度高，更要有出色的抗疲勞性和耐磨損性能。連云港九遷的鋼梁應用環境包括高溫、高濕、鹽霧、粉塵等，對防腐性能要求同樣嚴格。
工程機械鋼梁的材料與設計
該項目的鋼梁采用以下方案，滿足工程機械的苛刻需求：
- 采用Q460C或Q550B等高強度鋼，抗拉強度460-550MPa，屈服強度360-440MPa
- 梁體采用箱形截面，內設多層腹板加強筋，增加抗扭剛度
- 關鍵連接處采用更厚的鋼板（25-30mm），防止連接點失效
- 設計時充分考慮應力集中，圓角半徑≥3mm，避免應力尖峰
- 鉆孔采用精密加工，孔位偏差≤1mm，螺栓連接承載無偏心
- 表面處理采用耐候鋼或防護涂料，戶外防護年限≥10年

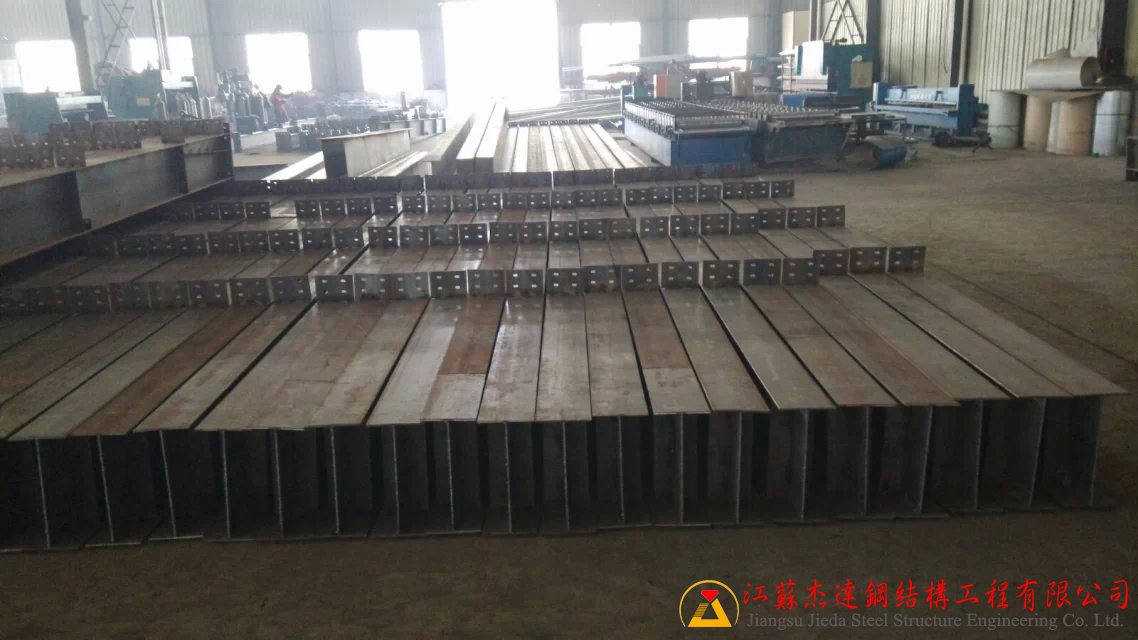

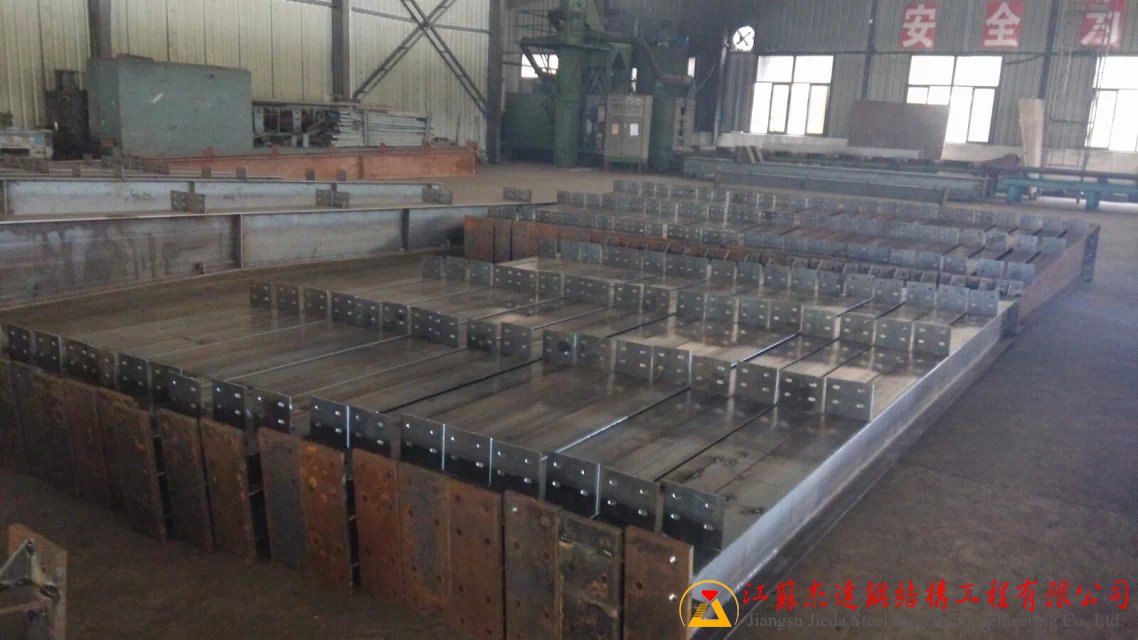

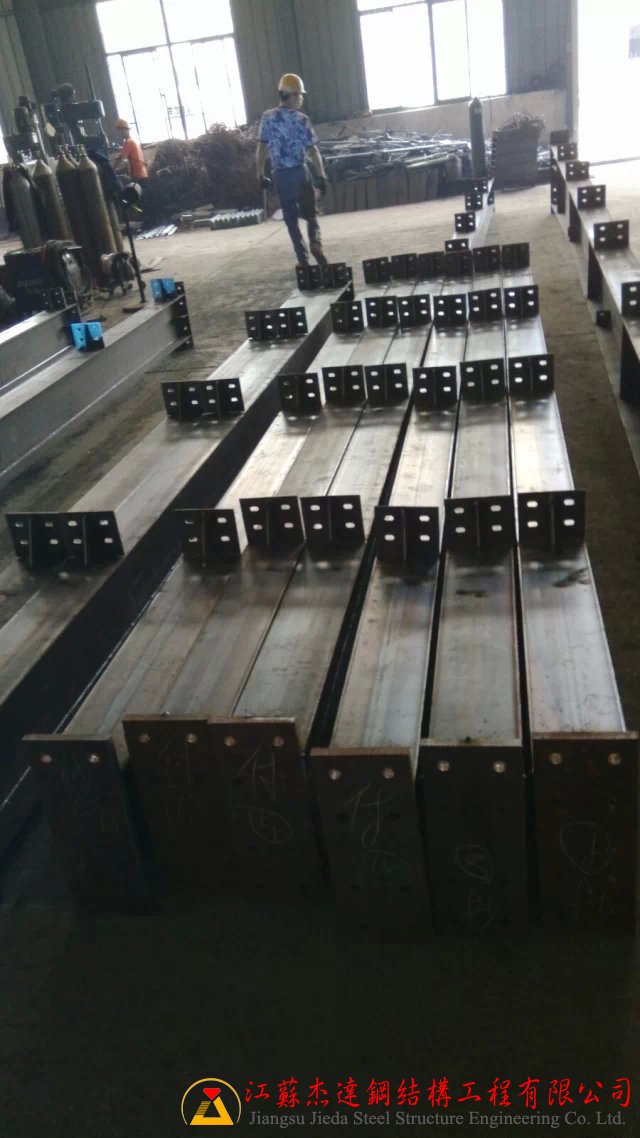

高強度鋼梁的加工工藝
高強度鋼（460級以上）的焊接和加工難度遠高于普通鋼。江蘇杰達采用了以下專項工藝：
- 材料選擇：嚴格選用合格證齊全的優質高強鋼，確?；瘜W成分達標
- 焊前預熱：焊接前將被焊區域預熱至150-250℃，減少淬硬組織產生
- 低氫焊條：采用低氫焊條，焊條存放在50℃的干燥箱內，使用前提出30分鐘烘干
- 焊接速度：降低焊接速度，確保焊融合充分，焊縫金屬結晶良好
- 分層焊接：厚度超過15mm的焊縫采用多層焊接，每層厚度3-5mm
- 焊后冷卻：焊接完成后用石棉布緩冷，不能急速冷卻，防止馬氏體硬化
焊縫質量與可靠性驗證
高強度鋼梁焊縫質量直接關系到工程機械的安全。江蘇杰達對焊縫進行了多層次驗證：
- 目視檢查：焊縫外觀光潔，無裂紋、氣孔、飛濺、夾渣等明顯缺陷
- 超聲波探傷：100%覆蓋率，檢出缺陷尺寸≥2mm，等級不低于GB/T 12605 II級
- 磁粉檢驗：對疲勞關鍵部位進行磁粉檢驗，檢出微小裂紋
- 強度試驗：從焊縫取樣進行拉伸、彎曲試驗，驗證焊縫強度不低于母材
- 沖擊試驗：在-20℃低溫下進行沖擊試驗，驗證焊縫韌性
- 疲勞試驗：對關鍵零件進行疲勞試驗，驗證10萬次循環應力下的可靠性
常見問題解答
為什么工程機械鋼梁要用高強度鋼而不是普通鋼？
普通Q235鋼的屈服強度僅235MPa，應用于沖擊環境時容易產生塑性變形和裂紋。高強度Q460鋼的屈服強度460MPa，同樣應力下撓度更小，抗疲勞性能提升10倍以上。雖然高強鋼成本高15-20%，但由于自重輕，整機能耗和可靠性優勢明顯，總體成本反而更低。
焊接高強鋼為什么要預熱？
高強鋼冷卻速度快，焊縫周邊容易形成馬氏體等硬脆組織。預熱到150-250℃可以減緩冷卻速度，使金屬組織以貝氏體形式析出，保持韌性。同時預熱釋放了鋼材本身的冷加工應力，降低焊接應力的疊加效應，大大減少冷裂紋的風險。
為什么要進行疲勞試驗？
工程機械工作環境是高頻率循環應力，每天可能經歷數萬次應力循環。疲勞試驗通過模擬實際使用條件，找出結構中的薄弱環節。在實驗室發現并改進，可以避免產品在客戶手中發生突然斷裂，造成安全事故和聲譽損失。
小結
連云港九遷制造的高強鋼梁加工項目充分展示了江蘇杰達鋼結構工程有限公司在重型機械領域的技術實力。從高強鋼材的選用、焊接工藝的精細控制，到焊縫質量的多層驗證，我們為工程機械制造商提供了堅實可靠的梁體支撐。如果您從事重型機械、工程車輛或其他極限工況應用領域，需要高強度、高可靠性的鋼梁產品，歡迎與江蘇杰達合作，我們致力于用安全可靠的鋼結構產品支撐您的發展。
