江蘇鋼結構工程施工設計與圖紙解讀指南

鋼結構工程施工設計是將建筑方案轉化為可施工的詳細圖紙和技術方案的過程，包括設計圖紙、施工工藝和質量控制等多個環節，直接影響工程施工的安全性、經濟性和工期。

鋼結構工程設計的兩個階段

鋼結構設計通常分為兩個階段，各自具有不同的目標和深度：

設計階段

• 鋼結構設計圖：由具有設計資質的設計單位完成，體現總體設計方案，明確荷載、材料、防腐和防火措施等
• 鋼結構施工圖：也稱加工圖，由具有特殊資質的加工制造單位或具有相應資質的單位完成，提供詳細的加工、制造、安裝尺寸和要求

如果設計合同未明確規定施工詳圖設計要求，則設計內容僅包括鋼結構設計圖。

設計說明的關鍵內容

鋼結構設計圖應包含完整的設計說明，涵蓋以下要點：

• 設計依據和荷載數據
• 項目類別和工程概況
• 所用鋼種和質量等級（包括必要的物理、機械和化學成分要求）
• 連接器類型、規格和焊縫質量等級
• 防腐、防火措施

鋼結構的基本特性

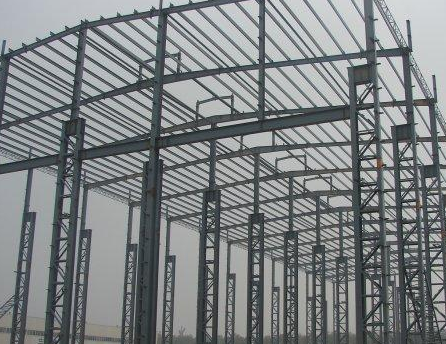

鋼結構由鋼板、型鋼、冷彎薄壁型鋼等通過焊接或螺栓連接而成，具有以下特點：

主要優勢

• 重量輕、強度高，提高建筑的承載效率
• 具有良好的可塑性和韌性，能吸收變形能量
• 各向同性，性能穩定，可靠性高
• 焊接性好，不易產生泄漏
• 易于制造和運輸，工期短
• 可應用于各種工業廠房和大跨度建筑

需要注意的問題

• 耐熱但不防火，需采取必要的防火措施
• 耐腐蝕性相對較差，需進行防腐處理

連接設計與強度校核

連接板設計

連接板必須檢查弱化螺栓孔處網狀部分的抗剪強度。連接板的厚度通常可視為梁腹板厚度加4mm；除短梁或集中荷載較大的梁外，一般不需要單獨檢查抗剪強度。連接板通常是將鋼板添加到兩個對接焊件的頂部。

梁腹板校核

梁腹板應檢查以下內容：

• 螺栓孔處的凈截面抗剪強度
• 密閉型高強度螺栓連接孔壁的局部壓力

江蘇杰達鋼結構的設計能力

江蘇杰達鋼結構工程有限公司擁有專業的設計和施工團隊，具備從設計、加工到安裝的全流程能力。無論是工業廠房、倉儲建筑還是特殊結構（如拱形屋面），都能根據項目特點和業主需求，提供科學合理的設計方案和施工工藝，確保工程的安全、質量和經濟效益。

常見問題

鋼結構工程為什么需要兩個設計階段？

設計階段側重于整體方案和技術要求，施工圖階段則聚焦于具體的加工尺寸和制造工藝。兩個階段的結合，既保證了設計的科學性，也保證了施工的可行性和經濟性。

鋼結構如何解決耐腐蝕性問題？

通過防腐涂層、熱浸鋅等防護措施，以及定期維護檢查，可以顯著提高鋼結構的耐腐蝕性。防腐工藝的選擇應根據使用環境和業主要求確定。

鋼結構焊接時需要注意什么？

焊接前需確保基材清潔，焊接過程中要嚴格按照焊縫質量等級進行操作，焊后進行質量檢驗。焊接質量直接影響鋼結構的整體性能和安全性。

小結

鋼結構工程設計是一門綜合學科，涉及多個環節的協調和控制。通過專業的設計思想、嚴格的技術規范和完善的施工管理，能夠確保鋼結構工程的安全、高效和經濟。江蘇杰達鋼結構工程有限公司致力于為每一個項目提供優質的解決方案。
