管桁架結構有什么特點？加工工藝詳解

管桁架結構是由桿件彼此在兩端用鉸鏈連接而成的結構體系。它由直桿組成一般具有三角形單元的平面或空間結構，桿件主要承受軸向拉力或壓力。管桁架因其結構形式科學、用料經濟、自重輕、剛度大等優勢，在現代建筑工程中得到廣泛應用。了解管桁架的特點、分類和加工工藝，對工程設計和施工具有重要意義。

管桁架結構的基本特點

結構定義與工作原理

管桁架是由桿件彼此在兩端用鉸鏈連接的結構，具有以下特點：

• 由直桿組成的三角形單元
• 形成平面或空間結構
• 桿件主要承受軸向拉力或壓力
• 充分發揮材料的強度特性
• 在大跨度時相比實腹梁更經濟

核心優勢

管桁架結構的主要優點包括：

• 桿件主要承受拉力或壓力，應力分布均勻
• 可以充分發揮材料的作用
• 節約材料，用料省
• 減輕結構自重
• 增大整體剛度
• 適應大跨度空間需求

管桁架結構的材料分類

常用材料類型

管桁架結構可采用多種材料，常見的有：

• 鋼桁架：強度高、性能好、應用廣泛
• 鋼筋混凝土桁架：經濟性好、耐久性強
• 預應力混凝土桁架：承載力大、跨度適應強
• 木桁架：材料易得、施工簡便
• 鋼與木組合桁架：綜合優勢
• 鋼與混凝土組合桁架：充分利用兩種材料優勢

管桁架結構的設計形式

力學角度的選型原則

從力學方面分析，桁架外形與簡支梁的彎矩圖相似時，具有優良的力學性能：

• 上下弦桿的軸力分布均勻
• 腹桿軸力小
• 用料節省
• 結構自重輕

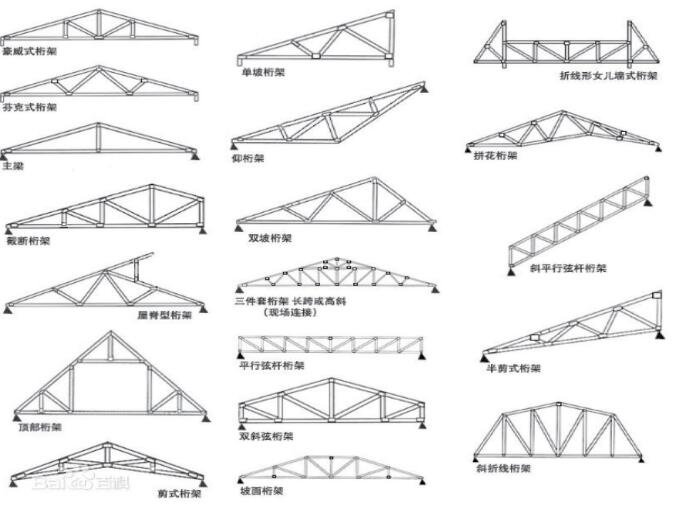

不同材料的設計形式

根據材料不同，管桁架采用不同的設計形式：

木桁架：多采用三角形設計

鋼桁架：多采用梯形或平行弦形設計，以充分利用鋼材的強度

鋼筋混凝土與預應力混凝土桁架：多采用多邊形或梯形設計，以滿足混凝土施工工藝要求

管桁架的加工工藝

鋼管桁架的加工特點

管桁架的加工是其生產的重要環節，需要注意以下幾點：

• 桿件規格需要精確設計
• 節點連接形式需要科學選擇
• 焊接質量需要嚴格控制
• 幾何精度需要滿足設計要求
• 防腐處理需要專業施工

質量控制要點

管桁架加工中的質量控制包括：

• 原材料檢驗
• 下料尺寸控制
• 焊接工藝評定
• 焊縫質量檢測
• 幾何尺寸檢驗
• 防腐涂裝

管桁架的應用領域

管桁架結構因其優勢廣泛應用于以下領域：

• 工業廠房屋蓋
• 展覽館、體育館等公共建筑
• 通信鐵塔與電力塔
• 大跨度體育場看臺
• 倉庫、停車場等臨時或大跨度結構
• 城市景觀結構

管桁架結構常見問題

管桁架與實腹梁相比有什么優勢？

在大跨度應用時，管桁架相比實腹梁具有顯著優勢：節約材料、減輕自重、剛度大、跨度適應能力強。特別是在跨度較大時，這些優勢更加突出，可以顯著降低工程成本。

管桁架的節點連接方式有哪些？

管桁架的節點連接主要包括焊接和螺栓連接兩種方式。焊接連接整體性好，適用于受力復雜的情況；螺栓連接便于拆裝，適用于可移動或可拆卸的結構。

管桁架的防腐處理為什么重要？

特別是鋼管桁架，長期暴露在自然環境中容易生銹腐蝕，影響結構耐久性。通過噴砂、涂裝防腐漆等專業防腐處理，可以有效延長結構的使用壽命，保證長期安全性。

小結
