網架和網殼結構有什么特點？應用與施工方案

網架和網殼結構是由多根桿件按照一定的網格形式通過節點連結而成的空間結構。這類結構因其空間受力、重量輕、剛度大、抗震性能好等特點，在現代建筑中廣泛應用于大跨度屋蓋。了解網架與網殼結構的特點、分類和施工方法，對建筑工程的設計和施工決策具有重要意義。

網架、網殼結構的基本特點

結構定義與基本特點

網架和網殼結構都是由多根桿件組成的空間結構體系，具有以下特點：

• 采用空間受力原理，充分發揮材料性能
• 自重輕，用鋼量較少
• 剛度大，整體穩定性好
• 抗震性能優異
• 可跨越大空間，適應復雜建筑形體

基本構成單元

構成網架的基本單元有：

• 三角錐
• 三棱體
• 正方體
• 截頭四角錐

由這些基本單元可組合成平面形狀的三角形、四邊形、六邊形、圓形或其他任何形體，適應不同的建筑需求。

典型應用場景

網架和網殼結構特別適用于以下建筑類型：

• 體育館和運動場館
• 影劇院和文化展覽廳
• 候車廳和交通樞紐
• 體育場看臺雨篷
• 飛機庫
• 大柱網架車間
• 其他大跨度屋蓋建筑

結構缺點

網架和網殼結構雖然具有許多優點，但也存在一定的缺點：

• 匯交于節點上的桿件數量較多
• 節點設計較為復雜
• 制作安裝比平面結構更加復雜
• 需要專業的設計和施工技術

網架、網殼結構的分類

按形式分類

網架和網殼結構可分為以下類型：

• 板型網架結構：雙層結構，應用最廣泛
• 殼型網架結構：?jiǎn)螌雍碗p層兩種形式

桿件類型與受力特性

根據結構形式不同，桿件類型和受力特性也存在差異：

• 板型網架和雙層殼型網架的桿件：分為上弦桿、下弦桿和腹桿，主要承受拉力和壓力
• 單層殼型網架的桿件：除承受拉力和壓力外，還承受彎矩及切力

在中國的應用現狀

目前中國的網架結構絕大部分采用板型網架結構，這種結構形式的應用經驗豐富、技術成熟。

網架、網殼結構的設計與構造

桿件設計

網架結構的桿件截面應根據強度和穩定性計算確定。為了增加結構的穩定性，可采用以下措施：

• 增設再分桿
• 增加支撐桿
• 減小壓桿的計算長度

節點形式

用鋼材制作的板型網架及雙層殼型網架的節點，主要有三種形式：

• 十字板節點：適用于型鋼桿件的網架結構，桿件與節點板采用焊接或高強螺栓連接
• 焊接空心球節點：適用于鋼管桿件的網架結構

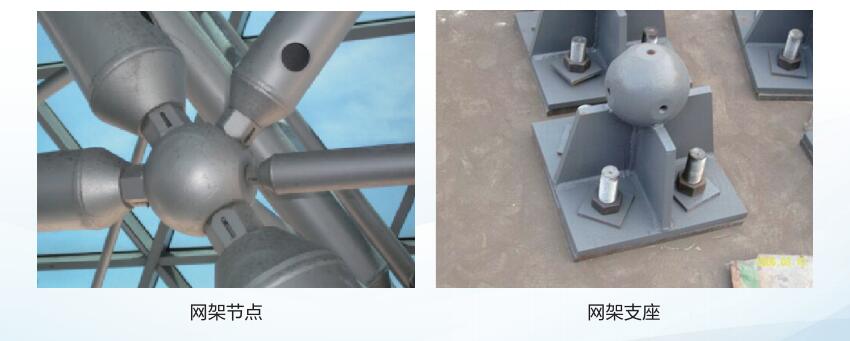

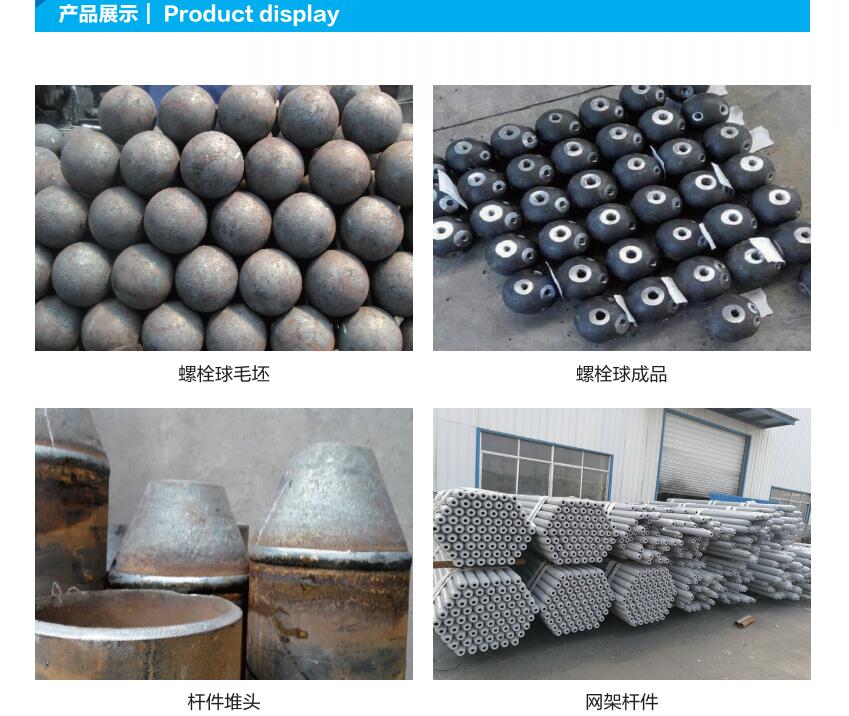

• 螺栓球節點：適用于鋼管桿件的網架結構

單層殼型網架的節點特殊性

單層殼型網架的節點應能承受彎曲內力，一般情況下，節點的耗鋼量占整個鋼網架結構用鋼量的15～20%。

網架、網殼結構的施工安裝方法

施工安裝方法分類

網架結構的施工安裝方法分為兩大類：

地面拼裝整體安裝法

在地面完成拼裝，然后一次性安裝到設計位置：

• 整體頂升法
• 整體提升法
• 整體吊裝法

高空就位的散裝組裝法

現場分散安裝，逐步組裝成整體：

• 散裝就位組裝
• 分條分塊就位組裝
• 高空滑移就位組裝

網架、網殼結構常見問題

網架和網殼結構有什么區別？

網架是由多根桿件按網格形式連結的板型空間結構，通常為雙層結構。網殼是指具有曲面形狀的殼型網架結構，可為單層或雙層。兩者都具有空間受力特點，但網殼的曲面形狀使其在某些應用中更具優勢。

網架結構的安裝方法如何選擇？

安裝方法的選擇需要考慮多個因素：建筑的跨度大小、高度、場地條件、施工周期要求、成本預算等。地面拼裝整體安裝法適合跨度不太大的項目，高空散裝法適合跨度較大的復雜項目。

網架結構節點處的應力集中如何處理？

節點是網架結構的關鍵部位，應力集中現象較為明顯。通過精細化的節點設計、選擇合適的節點形式（十字板、空心球或螺栓球）、合理配置桿件，可以有效分散和控制應力集中。

小結

網架和網殼結構因其輕質、高效、抗震等優勢，已成為大跨度屋蓋建筑的重要選擇。江蘇杰達鋼結構工程有限公司在網架、網殼結構的設計、加工和施工安裝方面擁有豐富的實踐經驗，可為各類大跨度建筑項目提供專業的結構設計和施工解決方案。選擇合適的結構形式和安裝方法，是確保項目質量和進度的關鍵。
