拱形屋頂成型機的技術參數與應用范圍

拱形屋頂成型機是現代建筑工程的重要施工設備，通過自動化技術實現彩鋼板的高效成型和加工，廣泛應用于大跨度工業建筑施工。江蘇杰達鋼結構工程有限公司采用先進的成型設備，能夠為各類項目提供質量有保障的拱形屋頂方案。

無梁拱形屋頂成型機的功能特點

無梁拱形屋頂成型機配備了全自動彩鋼板輸送動力裝置，支持0.5至1.5毫米厚度的彩鋼板壓制。在成型過程中，不需要頻繁調整輥壓間隙，避免了因板料厚度變化導致的涂膜劃傷問題。

成型后的拱形板具有以下特點：

• 波峰高，強度大，承載能力強
• 采用無螺釘鎖邊咬口安裝方式
• 搭接穩固，防水性能優良
• 自動化水平高，效率快
• 可視為一種移動式制造工廠

該設備特別適合工地現場生產與吊裝作業，有效降低施工成本。其型號BP-240/120廣泛應用于跨度較大的工業建筑，如廠房、倉庫、機車庫、體育場館及展覽館等拱形屋頂項目。

成型機的主要技術參數

設備規格與尺寸

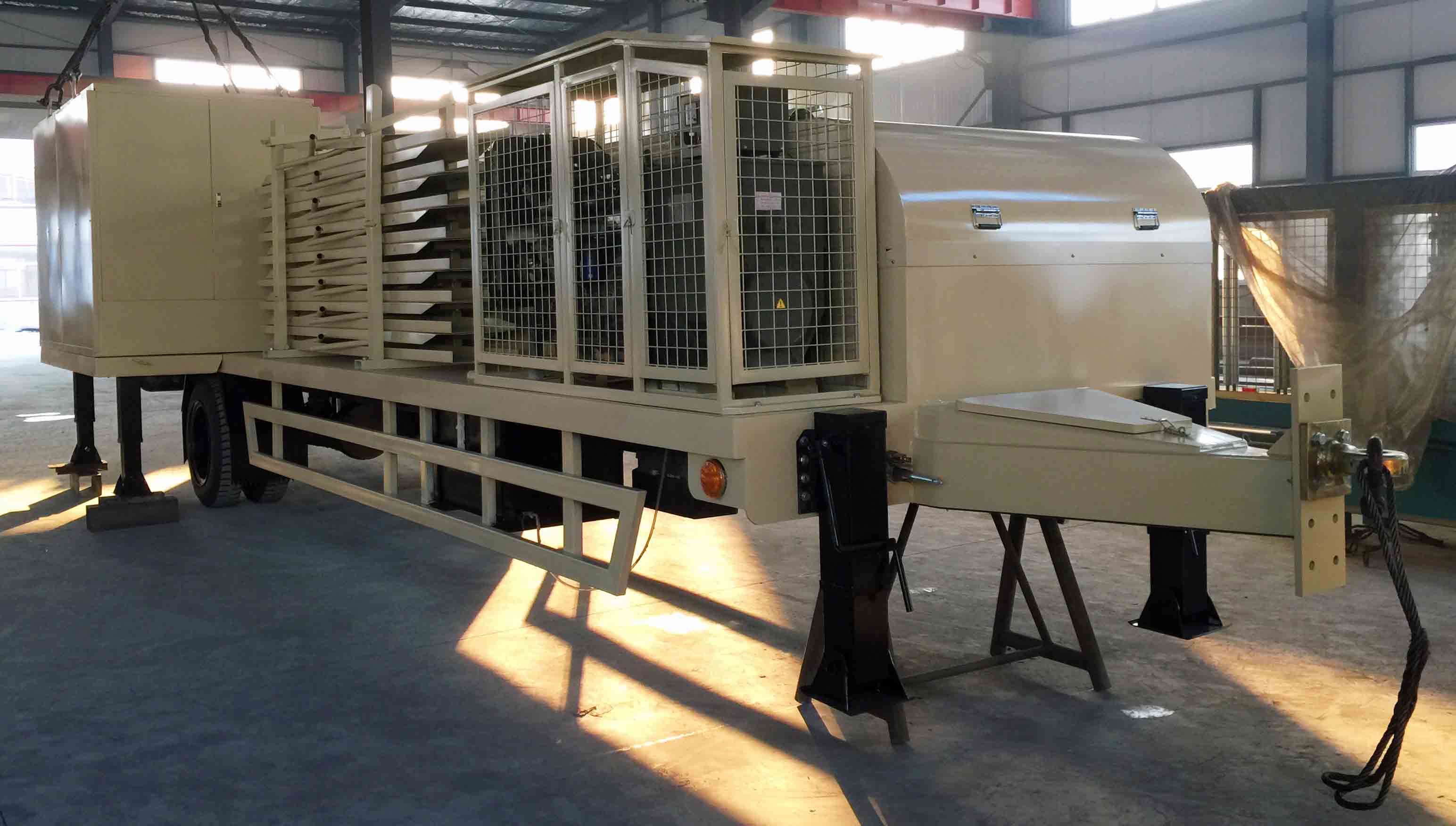

PJJ240-914-610型無梁拱柱成型機設備規格為：

• 長度：8200毫米
• 寬度：2250毫米
• 高度：2000毫米
• 總重量：約9噸

動力與傳動系統

設備采用液壓動力傳動系統，具有以下參數：

• 整機總功率：18.5千瓦
• 電力標準：380伏特、50赫茲三相電源
• 傳動方式：液壓動力

成型能力與效率

成型機的生產效率表現如下：

• 直板成型速度：約每分鐘15米
• 拱板成型速度：約每分鐘13米
• 咬口成型速度：約每分鐘16米
• 適用彩鋼板寬度：914毫米
• 成型后出板寬度：610毫米

成型工藝參數

成型機的工藝參數設計科學合理：

• 使用輥數：14道輥
• 輥材質：40Cr淬火加硬鉻處理
• 軸材料：鍍鋅的45鋼
• 切割方式：輥壓成型與定長切割相結合
• 材料利用率：66.7%

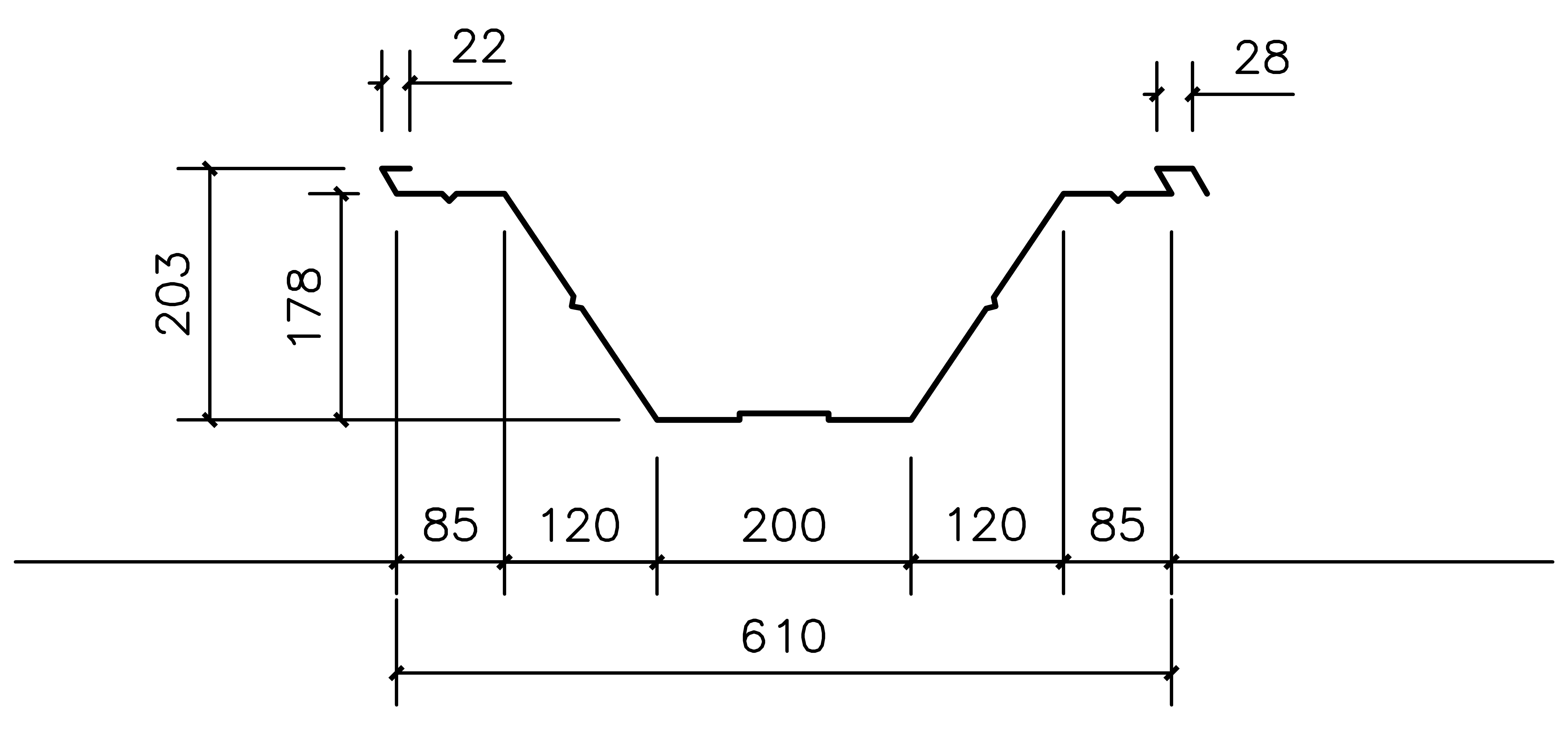

• 凹槽深度：203毫米
• 最大適用跨度：38米

運輸條件

為方便運輸，該成型機設計適配40英尺高柜裝運條件，可根據項目地點靈活調配。

應用領域與實用價值

無梁拱形屋頂設備主要服務于大型工業和公共建筑項目，適合跨度大、結構要求高的場合。

設備優勢

• 高效的自動化生產能力，提升施工速度
• 降低人工成本和現場加工難度
• 成型板材的結構設計優化了防水性能和連接強度
• 建筑屋面更為穩固耐用，適應各種氣候環境
• 現場成型和吊裝方式減少運輸成本
• 便于在工地條件復雜的地區使用

常見問題

拱形屋頂成型機能處理多厚的彩鋼板？

無梁拱形屋頂成型機支持0.5至1.5毫米厚度的彩鋼板壓制。不同厚度的板材適用于不同跨度的建筑設計，可根據項目要求選擇合適的板材厚度。

成型機的最大跨度是多少？

該設備設計的最大適用跨度可達38米，凹槽深度為203毫米。這使其能夠滿足大部分工業建筑的拱形屋頂需求。

成型機的材料利用率如何？

該成型機的材料利用率達到66.7%，在鋼結構行業中屬于較高水平。切割方式采用輥壓成型與定長切割相結合的方式，確保最大化利用原材料。

小結

拱形屋頂成型機結合自動化技術與合理的結構設計，能夠為建筑工程帶來效率與品質的雙重提升。江蘇杰達鋼結構工程有限公司擁有先進的MIC-240型等成型設備，在拱形屋頂的生產和施工中具有明顯優勢。通過高效的現場成型和專業的吊裝技術，為客戶提供成本合理、質量有保障的拱形屋頂解決方案。
