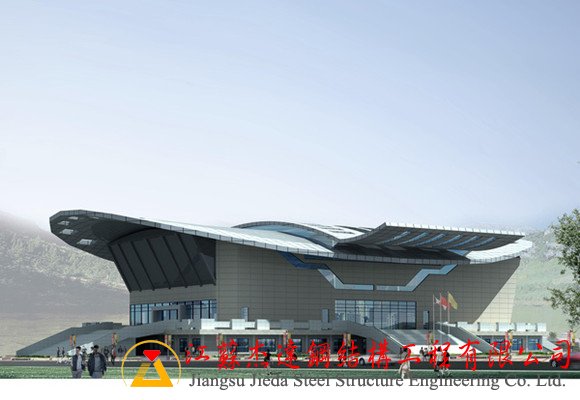

新疆體育館拱形屋頂網架結構與應用
體育館拱形屋頂網架結構因其造型優美、結構穩定、跨度大等特點，在現代體育建筑中得到廣泛應用。本文介紹了新疆地區某體育館拱形屋頂網架的結構設計、節點特性、施工工藝和應用特點。
體育館拱形屋頂網架的設計需求
體育館作為公共場所，對屋頂結構提出了多方面的要求：
- 大跨度覆蓋 - 需要無柱或少柱的內部空間，為觀眾和運動員創造寬闊的活動區域
- 結構穩定性 - 承受人員荷載、設備荷載和動態荷載的能力
- 造型美觀 - 拱形設計具有藝術性，提升建筑的審美價值
- 地域適應性 - 需要適應當地的地質、氣象條件，如風雪荷載
- 耐久可靠 - 建筑使用壽命長，日常維護簡便
拱形屋頂網架結構完全滿足這些需求，是現代體育館的優選方案。
新疆地區的特殊條件分析
新疆地區具有獨特的地質和氣象特點，對結構設計提出特殊考慮：
- 風雪荷載 - 新疆地區冬季積雪較厚，風力也較大，需要充分考慮風雪荷載的影響
- 地質條件 - 不同地區的地質承載力不同，需要進行詳細的地基評估
- 溫度變化 - 新疆溫差大，鋼結構材料需要充分考慮溫度應力
- 抗震要求 - 根據地震烈度，選擇適當的抗震設防等級
拱形屋頂網架的結構形式
正放四角錐網架結構
該體育館采用了正放四角錐網架結構，這是一種高效的空間網格結構形式：
- 結構特點 - 正放四角錐網架由多個正四棱錐單元組成，形成連續的空間網格
- 超靜定結構 - 該結構屬于超靜定體系，自身剛度大，空間穩定性好
- 荷載分散 - 屋頂荷載通過網格均勻分散，減少了單點應力集中
- 支座釋放設計 - 充分利用支座的鉸接釋放，有效保護了下部支撐結構
網架的幾何特性
正放四角錐網架的幾何設計：
- 上部懸挑鋼架尺寸較大，形成優美的拱形外觀
- 網架的拱高比例經過優化計算，既保證了結構強度，也考慮了美觀性
- 網格單元采用標準化設計，便于制造和安裝
節點設計與焊接球節點
節點設計是影響網架結構性能的關鍵因素。該工程采用了焊接球節點：
- 節點形式 - 焊接球節點由鋼球和焊接桿件組成，形成剛性連接
- 力學性能 - 焊接球節點形成的空間結構剛度大，力傳導好，有利于應力均勻分散
- 制造精度 - 焊接球節點要求制造和安裝精度高，確保接觸面緊密
- 質量檢驗 - 對每個焊接球節點進行無損探傷檢測，確保焊接質量可靠
設計工具與計算方法
現代的結構設計依賴于先進的設計工具：
- 3D3S軟件 - 采用同濟大學開發的3D3S鋼結構設計軟件進行電算設計，提高了設計精度和效率
- 有限元分析 - 對整個網架結構進行三維有限元分析，驗證結構的強度和穩定性
- 設計規范 - 嚴格按照現行鋼結構設計規范和空間網格結構技術規范進行設計
- 優化設計 - 通過多方案比較，選擇了最經濟合理的結構方案
結構性能與優勢
該拱形屋頂網架結構展現出多方面的性能優勢：
- 剛度大 - 超靜定結構和焊接球節點的聯合作用，使整個網架具有很高的剛度
- 空間穩定性好 - 網格結構形成的三維空間框架，能夠抵抗各個方向的荷載
- 承載能力強 - 能夠承受人員荷載、設備荷載、風荷載和雪荷載的組合工況
- 造型優美 - 拱形設計與網架結構的結合，既保證了性能，又提升了建筑美感
施工工藝與質量控制
網架結構的施工需要特殊的工藝和嚴格的質量控制：
- 制造精度 - 各網架桿件和焊接球節點的制造精度必須嚴格控制
- 現場組裝 - 采用分段組裝的方式，先在工地進行預拼裝，檢查無誤后進行吊裝
- 吊裝施工 - 采用多點吊裝或分步吊裝，確保網架在吊裝過程中的穩定性
- 焊接質量 - 現場焊接部位必須進行超聲波探傷，確保焊接質量
- 防腐處理 - 網架所有鋼構件進行熱鍍鋅或其他防腐涂裝，確保耐久性
常見問題解答
拱形屋頂網架在風雪荷載下是否安全？
該體育館的設計充分考慮了新疆地區的風雪荷載條件。通過超靜定結構和焊接球節點的優化設計，網架能夠安全承受設計荷載。如果在使用過程中發現結構異常，應立即進行專業的結構評估。
網架的日常維護需要注意什么？
主要需要定期檢查防腐涂裝的完整性，及時修補任何破損部位。對于高空部件，應定期檢查焊接球節點的連接情況，確保無松動或裂紋。建議每年進行一次全面的結構檢查。
如果發現網架有變形應如何處理？
輕微的彈性變形屬于正常現象，會在荷載移除后恢復。但如果出現永久變形或出現裂紋，應立即停止使用相關區域，聯系專業的結構工程師進行評估和處理。
工程效果與應用展望
該體育館拱形屋頂網架工程獲得了甲方和施工方的好評，充分體現了現代網架結構的優勢。拱形網架結構因其出色的性能和美觀的造型，正在越來越多的大型建筑項目中得到應用，包括體育館、文化中心、展覽館等公共建筑。
通過采用先進的設計工具、科學的結構形式和規范的施工工藝，能夠充分發揮拱形屋頂網架結構的潛力，為現代建筑提供可靠的技術支撐。
小結
新疆體育館拱形屋頂網架結構的成功實現，充分體現了現代鋼結構設計和施工的先進水平。通過正放四角錐網架、焊接球節點、先進的設計軟件和規范的施工工藝，打造了一個安全、穩定、美觀的建筑結構。江蘇杰達鋼結構工程有限公司在大型網架結構工程中擁有豐富的設計和施工經驗，能夠為各地的體育館、展覽館等大型建筑項目提供專業的結構設計方案和高質量的施工服務，確保工程的安全可靠和美觀實用。
