拱形屋頂磚混結構山墻施工與配合方案
拱形屋頂與磚混結構山墻的施工需要土建施工單位和鋼結構施工單位的緊密配合。江蘇杰達鋼結構通過精確的設計尺寸和規范的施工流程，確保拱形屋頂與山墻的完美結合。
磚混結構山墻的設計要點

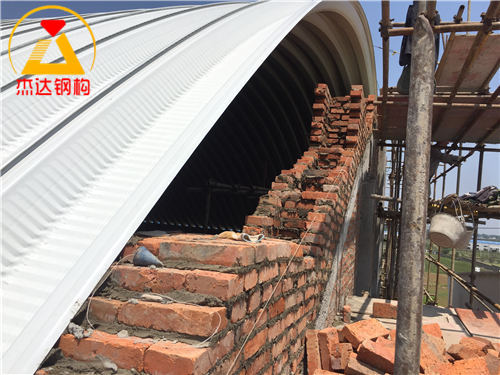

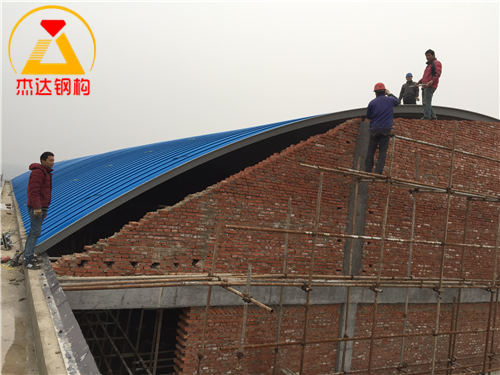

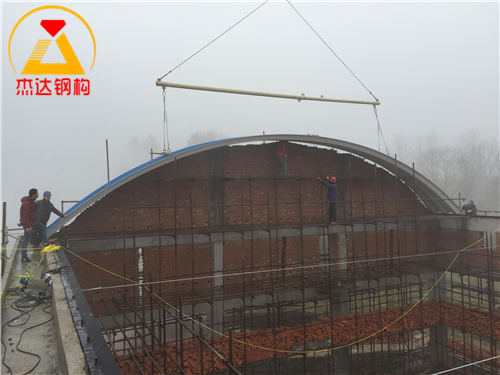

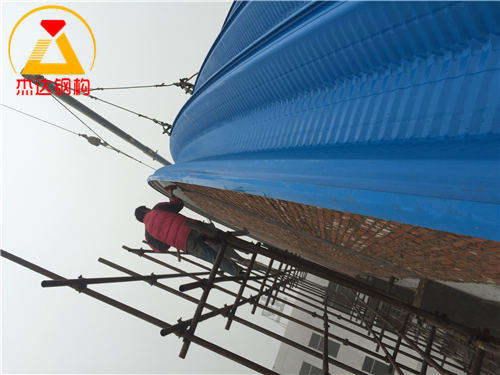

拱形屋頂的磚混結構山墻施工需要設計拱高尺寸由拱形屋頂施工方提供，土建單位據此預留足夠高度以便后續安裝，保障整體施工質量與進度。兩個專業的協調配合是確保工程質量的關鍵。山墻的磚混結構不僅承載屋頂荷載，還需要確保建筑的整體穩定性和防水性能。
江西九江湖口國家糧食儲備庫案例

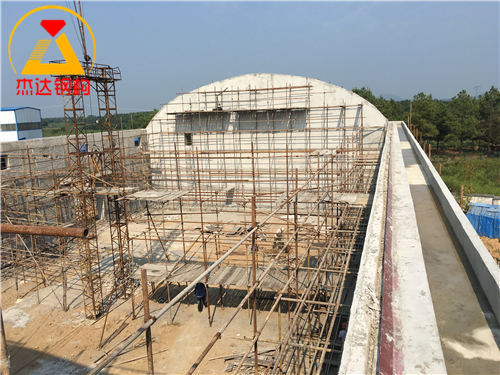

在江西九江湖口的國家糧食儲備庫項目中，拱形屋頂山墻采用磚混結構，施工時土建單位根據設計圖紙預留了拱形屋頂所需的高度空間。該設計不僅確保了結構的穩固性，還滿足了糧庫的實際儲存需求。這一案例展示了磚混山墻在大型糧庫中的成功應用。
安徽安天食品集團糧食儲備庫案例

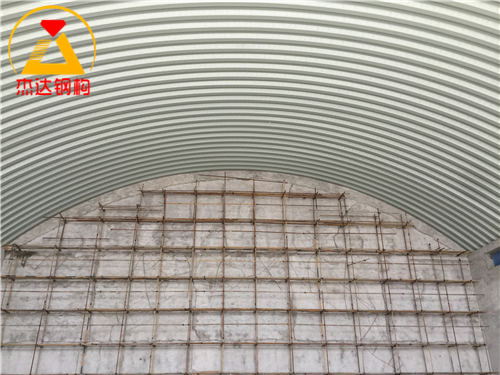

安徽安天食品集團的糧食儲備庫也采用了類似的拱形屋頂設計。土建施工單位根據拱形屋頂施工方的設計要求，預留了合理的拱高，為后續鋼結構的安裝提供了保障。此類結構設計對于糧食的防潮和儲存環境控制起到了積極作用。多個項目的成功實施證明了該設計方案的可行性和實用性。
安徽桐城糧食儲備庫案例

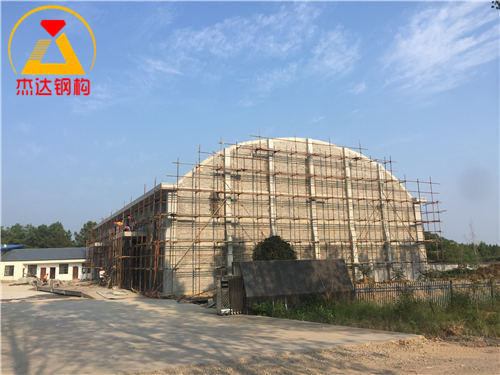

安徽桐城的糧食儲備庫同樣采用了拱形屋頂設計，山墻結構穩固，施工時土建單位配合預留了足夠的拱高空間，確保了鋼結構屋頂的順利安裝。此類設計有利于糧食儲存環境的維護和結構的耐久性。
磚混山墻與鋼結構的協調設計
在拱形屋頂與磚混山墻的協調設計中，需要重點關注以下幾個方面：
- 拱高尺寸：由鋼結構施工方根據屋頂設計提供，土建單位據此預留足夠空間
- 預埋件：在山墻磚混結構中預埋接收鋼結構的連接點

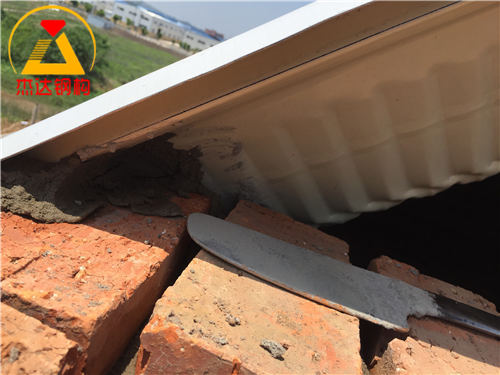

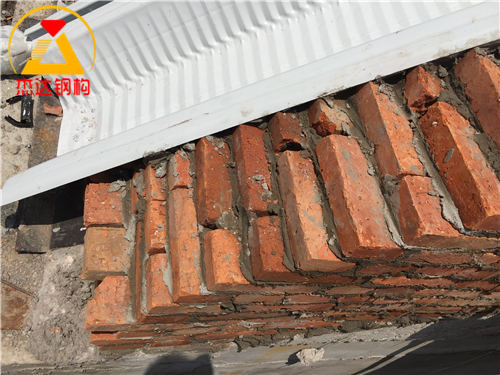

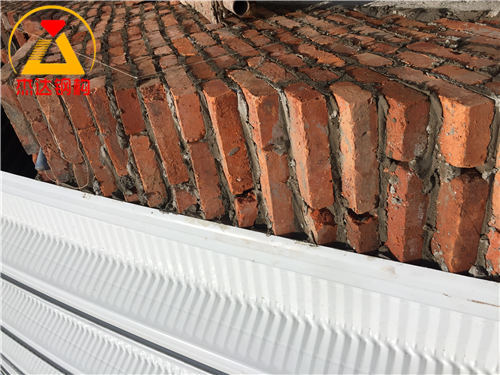

- 接口處理：確保磚混山墻與鋼結構的連接牢固、防水嚴密

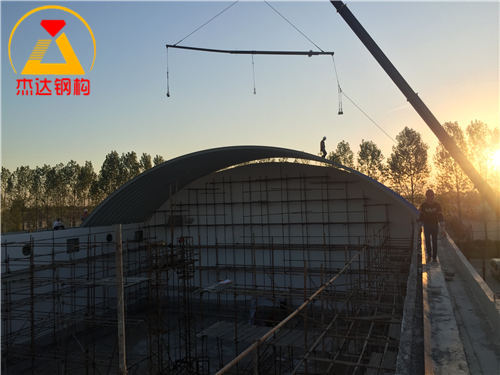

- 施工進度協調：確保土建完成預留和預埋后，鋼結構能及時安裝
磚混結構山墻的施工質量要求
為了確保拱形屋頂與山墻的良好結合，磚混結構的施工需要滿足以下要求：
- 砌體采用符合設計要求的磚和砂漿，滿足抗壓強度指標
- 預留的拱高空間尺寸準確，偏差控制在±50mm以內
- 預埋件的位置、標高、方向準確，便于鋼結構施工單位安裝
- 山墻與主體結構的連接牢固，能夠承受拱形屋頂的側向荷載

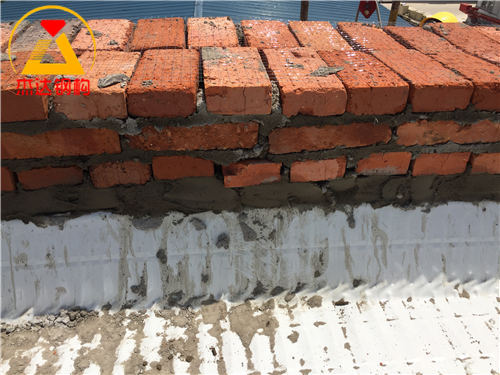

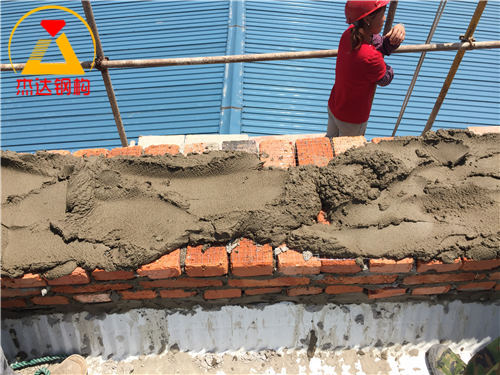

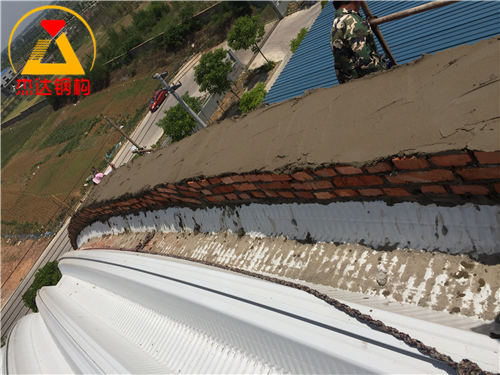

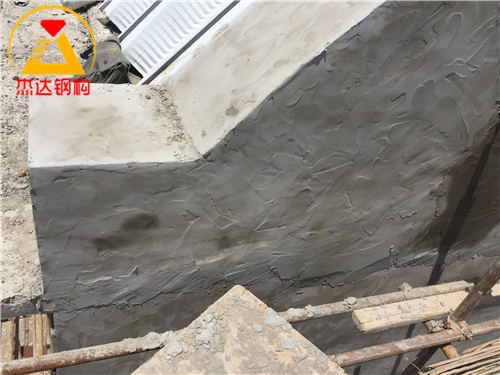

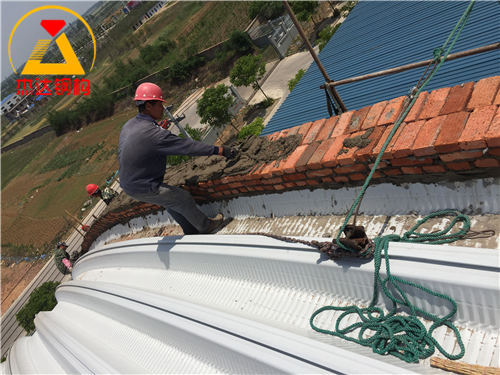

- 防水處理到位，特別是山墻與屋頂的接縫處需防水密實
常見問題
拱高尺寸應該如何確定和傳遞？
鋼結構設計單位根據拱形屋頂的跨度和高度計算拱高，通過設計圖紙提供給土建單位，土建單位據此預留相應高度，并在山墻施工中控制尺寸精度。
磚混山墻預埋件有什么要求？
預埋件需要符合設計規范，位置、標高、方向準確無誤，能夠承受鋼結構傳來的荷載，焊接面積和強度滿足要求。
拱形屋頂與山墻接縫處如何防水？
通常采用多層防水系統，在鋼結構與磚混結構的接縫處安裝防水板或涂刷防水涂料，確保長期不滲漏。
小結
拱形屋頂與磚混結構山墻的協調配合是一個完整的系統工程，需要設計、土建、鋼結構等多個專業的緊密配合。江蘇杰達鋼結構在多個糧庫和倉儲項目中成功實現了該協調方案，通過精確的設計尺寸和規范的施工流程，確保了拱形屋頂與磚混山墻的完美結合，為糧食儲存提供了安全可靠的建筑結構。
